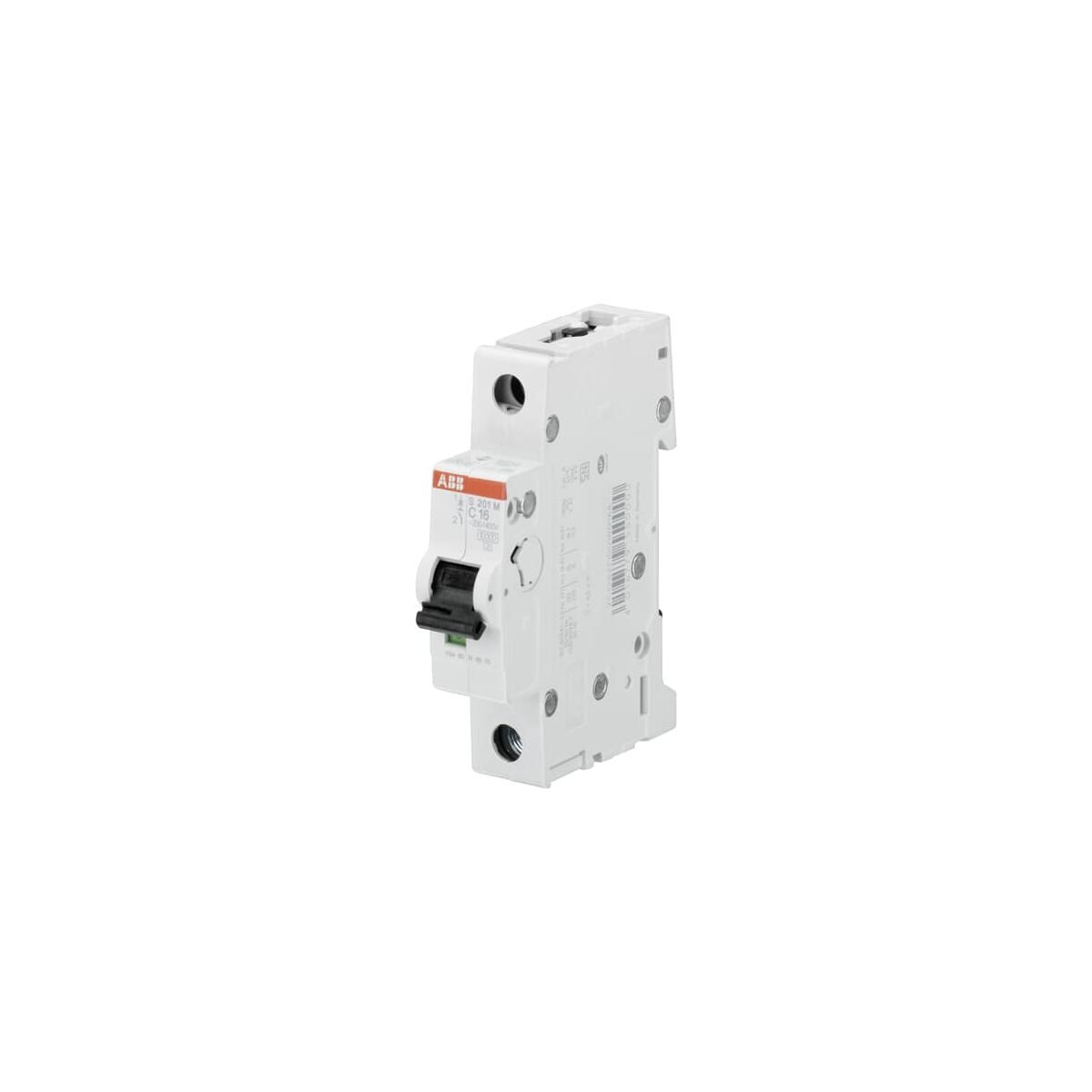

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsbetriebsspannung: (nach IEC 60898-1) 230 / 400 V AC, (nach IEC 60947-2) 230 V AC
- Betriebsspannung: (Maximum inkl. Toleranz) 253 V AC (Maximum inkl. Toleranz) 72 V DC (Minimum) 12 V AC (Minimum) 12 V DC
- Bemessungsisolationsspannung (Ui): (nach IEC / EN 60664-1) 440 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV auf 2000 m 5 kV auf Meereshöhe 6.2 kV
- Isolationsprüfspannung: 50/60 Hz, 1 min: 2 kV
- Eingangsspannungsart: AC/DC
- Bemessungsstrom (In): 20 A
- Bemessungsschaltvermögen (Icn): (AC) 10 kA (230 / 400 V AC) 10 kA
- Bemessungs-Grenzkurzschlussausschaltvermögen (Icu): (133 V AC) 25 kA (230 V AC) 15 kA
- Bedingter Bemessungskurzschlussstrom (Inc): (230 V) 15 kA
- Bemessungs-Betriebskurzschlussausschaltvermögen (Ics): (133 V AC) 18.8 kA (230 V AC) 7.5 kA
- Frequenz (f): 50 Hz
- Bemessungsfrequenz (f): 50 / 60 Hz
- Verlustleistung: 2.5 W bei Bemessungsbedingungen pro Pol 2.5 W
- Einspeisung: Beliebig
- Schaltstellungsanzeige: Rot AN / Grün AUS
- Energiebegrenzungsklasse: 3
- Elektrische Standfestigkeit: 20000 AC Zyklen 10000 AC Zyklen
- Mechanische Standfestigkeit (Nendu): 20000 Zyklen
- Anzahl Pole: 1
- Anzahl geschützter Pole: 1
- Überspannungskategorie: III
- Produktreihe: S200M
- Anzugsdrehmoment: 2.8 N·m
- Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
- Bedienteilkennzeichnung: I/O
- Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
- Gehäusematerial: Isolierstoffgruppe II, RAL 7035
- Montage auf DIN-Schiene: TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715, TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
- Einbaulage: beliebig
| Bemessungsstrom [A] | 10kA |
| Nennstrom | 20A |
