Produktmerkmale:

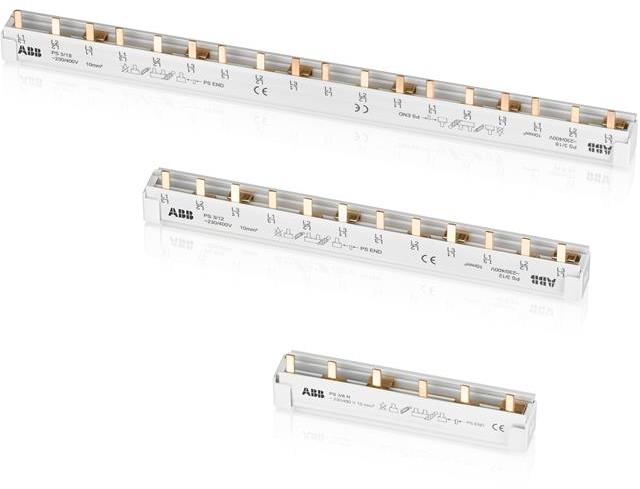

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Technische Details:
- Isoliert ja
- Anzahl der Phasen 3
- Querschnitt 16 mm²
- Bemessungsdauerstrom Iu 80 A
- Polzahl 16
- Länge 1056 mm
- Bedingter Bemessungskurzschlussstrom Iq 25 kA
- Bemessungsstoßspannung 4.5 kV
- Ausführung des elektrischen Anschlusses Stift
- Anzahl der Teilungseinheiten -
- Bemessungskurzzeitstromfestigkeit Icw 25 kA
- Geeignet für Anzahl Geräte 5
- Max. Bemessungsbetriebsspannung Ue 690 V
- Teilungsmaß 17.5 mm
