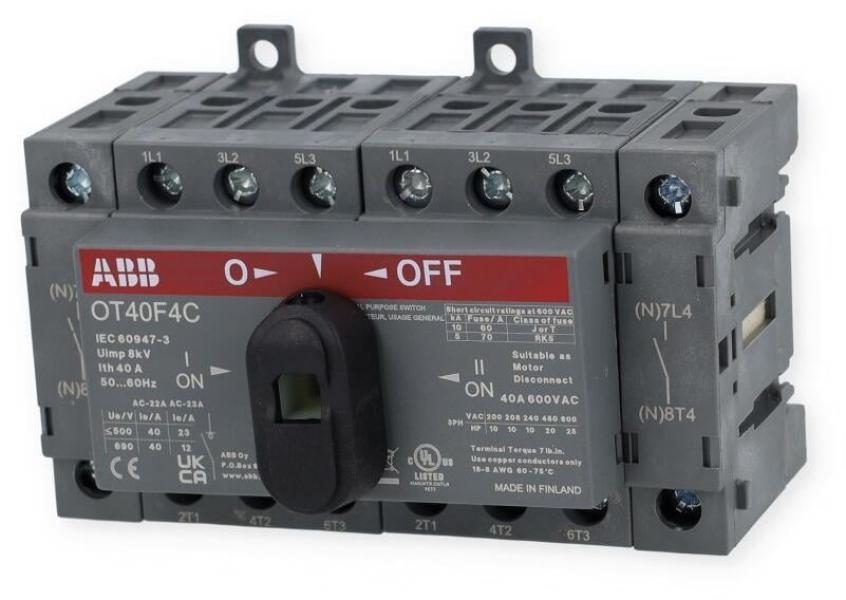

Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Raumausnutzung.
Technische Daten:
- Gewicht: 0,31 kg
- Polzahl: 4
- Schutzart (IP), frontseitig: IP20
- Verriegelbar: ja
- Anschlussart Hauptstromkreis: Schraubanschluss
- Ausführung als Hauptschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Bemessungsbetriebsleistung bei AC-23, 400 V: 11 kW
- Geeignet für Frontbefestigung 4-Loch: ja
- Geeignet für Verteilereinbau: ja
- Max. Bemessungsbetriebsspannung Ue bei AC: 750 V
- Gerätebauart: Einbaugerät Steckeinsatztechnik
- Bemessungsbetriebsspannung: 750 V
- Anzahl der Schalter: 1
- Bemessungskurzzeitstromfestigkeit Icw: 0.5 kA
- Farbe des Betätigungselements: schwarz
- Bemessungsdauerstrom bei AC-21, 400 V: 40 A
- Schaltleistung bei 400 V: 11 kW
- Bemessungsdauerstrom bei AC-23, 400 V: 23 A
- Schutzart (NEMA): 1
