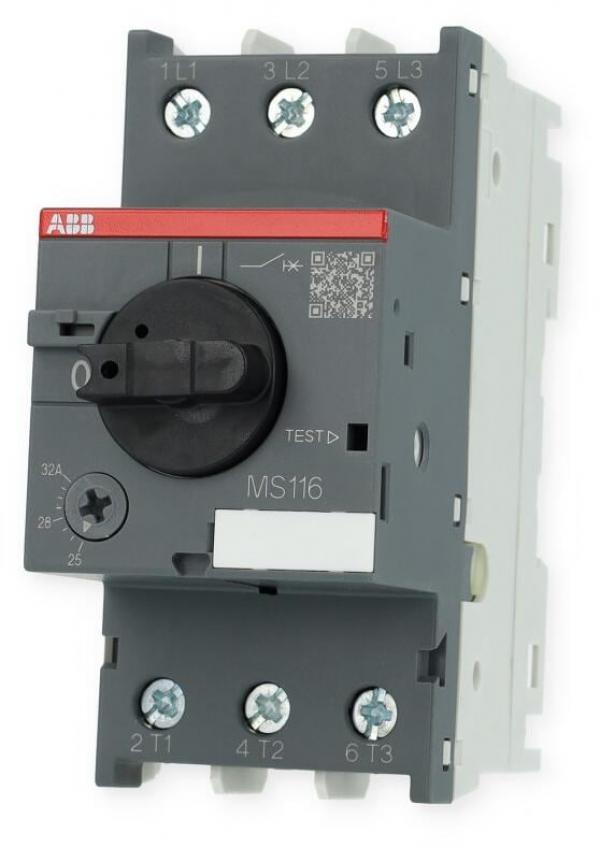

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter.
Technische Daten:
- Gewicht: 0,28 kg
- Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
- Bemessungsdauerstrom Iu: 32 A
- Polzahl: 3
- Bemessungsbetriebsspannung: 690 V
- Überlastauslöser Stromeinstellung: 25 - 32 A
- Schutzart (IP): IP20
- Anschlussart Hauptstromkreis: Schraubanschluss
- Auslösetechnik: thermomagnetisch
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 16 kA
- Einstellbereich des unverzögerten Kurzschlussauslösers: 480 A
- Phasenausfallempfindlich: ja
- Breite: 45 mm
- Höhe: 97.8 mm
- Tiefe: 85.4 mm
- Mit thermischem Schutz: ja
- Ausführung des Betätigungselements: Drehknopf
- Gerätebauart: Komplettgerät im Gehäuse
| Bemessungsstrom [A] | 25 - 32 |
