Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.

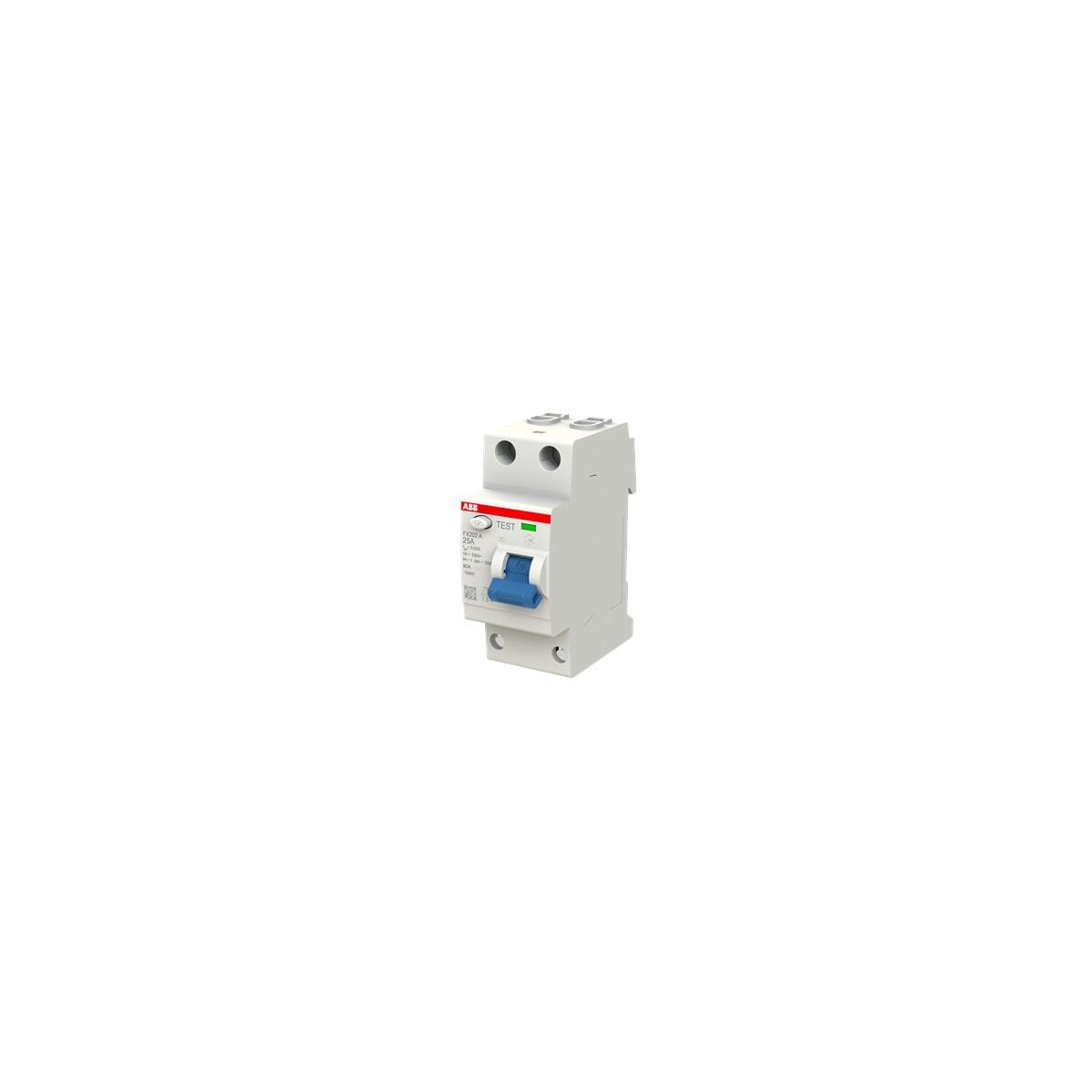

Die Fehlerstrom-Schutzschalter der Baureihe FX200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit I?n ? 30 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30).
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, eingangsseitige Schraubklemme können Leiter von bis zu 25 mm² angeschlossen werden. Abgangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für eine eventuelle Weiterverdrahtung können Leiterquerschnitte von bis zu 10 mm² direkt am Gerät an die untere, zusätzliche Schraubanschlussklemme in Schutzklasse IP20 angeschlossen werden.
Zahlreiche Zulassungen machen den FX200 fit für den Einsatz in Haushalts- und Gewerbeanwendungen.
Technische Daten
- Normen: IEC/EN 61008-1
- Fehlerstromart: Typ A
- Bemessungsspannung (Ur): 230 V
- Bemessungsbetriebsspannung: (nach IEC 60898-1) 400 V
- Bemessungsisolationsspannung (Ui): 500 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
- Isolationsprüfspannung: 2.5 kV
- Eingangsspannungsart: AC
- Bemessungsstrom (In): 25 A
- Bemessungsfehlerstrom: 30 mA
- Bedingter Bemessungskurzschlussstrom (Inc): 10 kA
- Fehlerstromtyp: A
- Bemessungsfrequenz (f): 50 Hz
- Verlustleistung: 1.8 W
- Einspeisung: Beliebig
- Schaltstellungsanzeige: Rot AN / Grün AUS
- Elektrische Lebensdauer: 10000 Zyklen
- Mechanische Belastbarkeit: 20000 Zyklen
- Anzahl Pole: 2
- Zeitverzögerung FI: unverzögert
- Überspannungskategorie: III
- Position des N-Leiters: Rechts
- Anzugsdrehmoment: 1.2 N·m
- Bedienteilausführung: Schalthebel - blau, plombierbar in Stellungen EIN-AUS
- Typ Erdungsschalter: unverzögert
- Montageart: DIN-Schiene
- Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
- Bedienteilkennzeichnung: I/O
- Zubehör anbaubar: Nein
- Anschlussmöglichkeit: Schraubklemme / starr 1 ? 10 mm², Schraubklemme / mit isolierter Aderendhülse 1 ? 6 mm², Schraubklemme / ohne isolierter Aderendhülse 1 ? 6 mm², Schraubklemme / feindrähtig 1 ? 10 mm²
- Abisolierlänge: 12 mm
- Anschlussart: Schraubklemme, Push-In Klemme
Material Compliance
- RoHS Information: 9AKK108468A3285
- RoHS Status: nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
- Konfliktmineralien-Berichtsvorlage (CMRT): 9AKK108468A3363
Umgebungsbedingungen
- Umgebungstemperatur: (Betrieb) -25?+55°C °C
- Schutzart: Gehäuse IP40, Anschlussklemmen IP2X
- Verschmutzungsgrad: 2
- Klimafestigkeit: 28 Zyklen, |with 25 °C / 95-100 %, |with 55 °C / 90-96 %
Technische Daten UL/CSA
- Kurzschlussstrom Bewertung (SCCR): 0.03 A
Abmessungen
- Breite in Teilungseinheiten: 2
- Breite: 35 mm
- Höhe: 85 mm
- Tiefe: 69 mm
- Gewicht: 200 g
- Einbautiefe (t2): 69 mm
| Bemessungsstrom [A] | 25 |
| Empfindlichkeit | 30mA |
