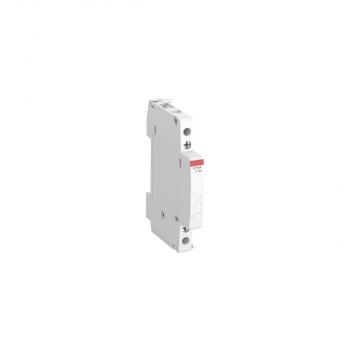

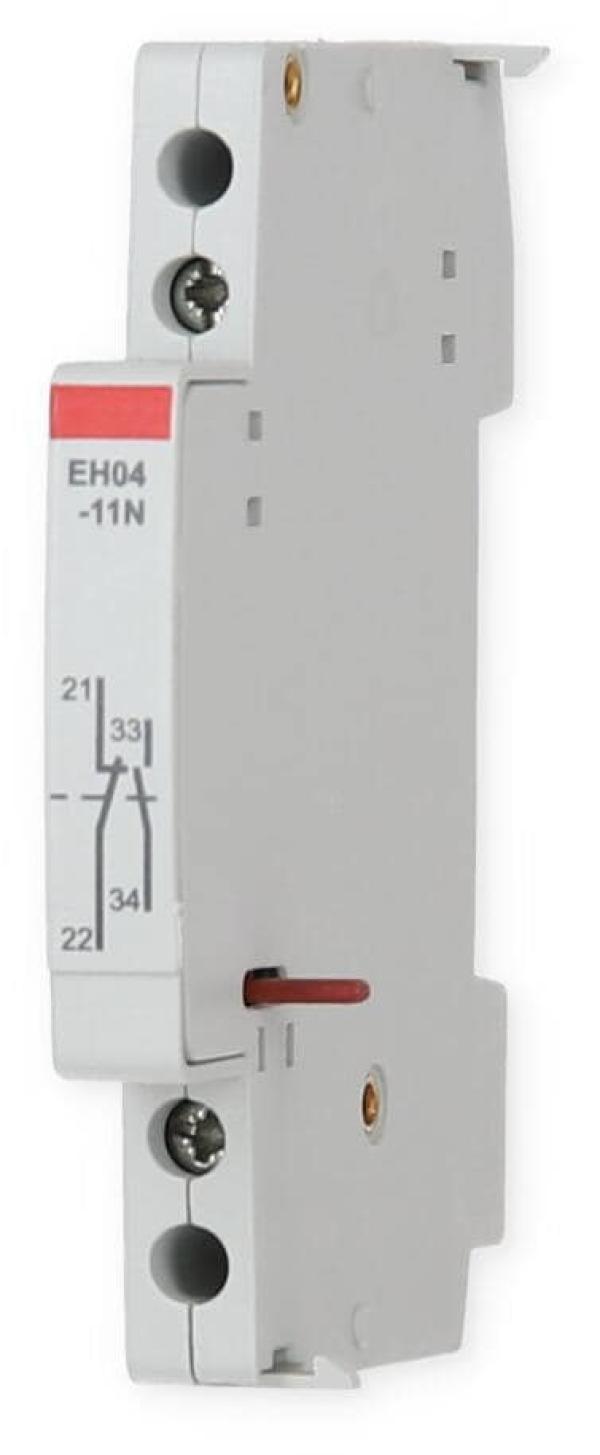

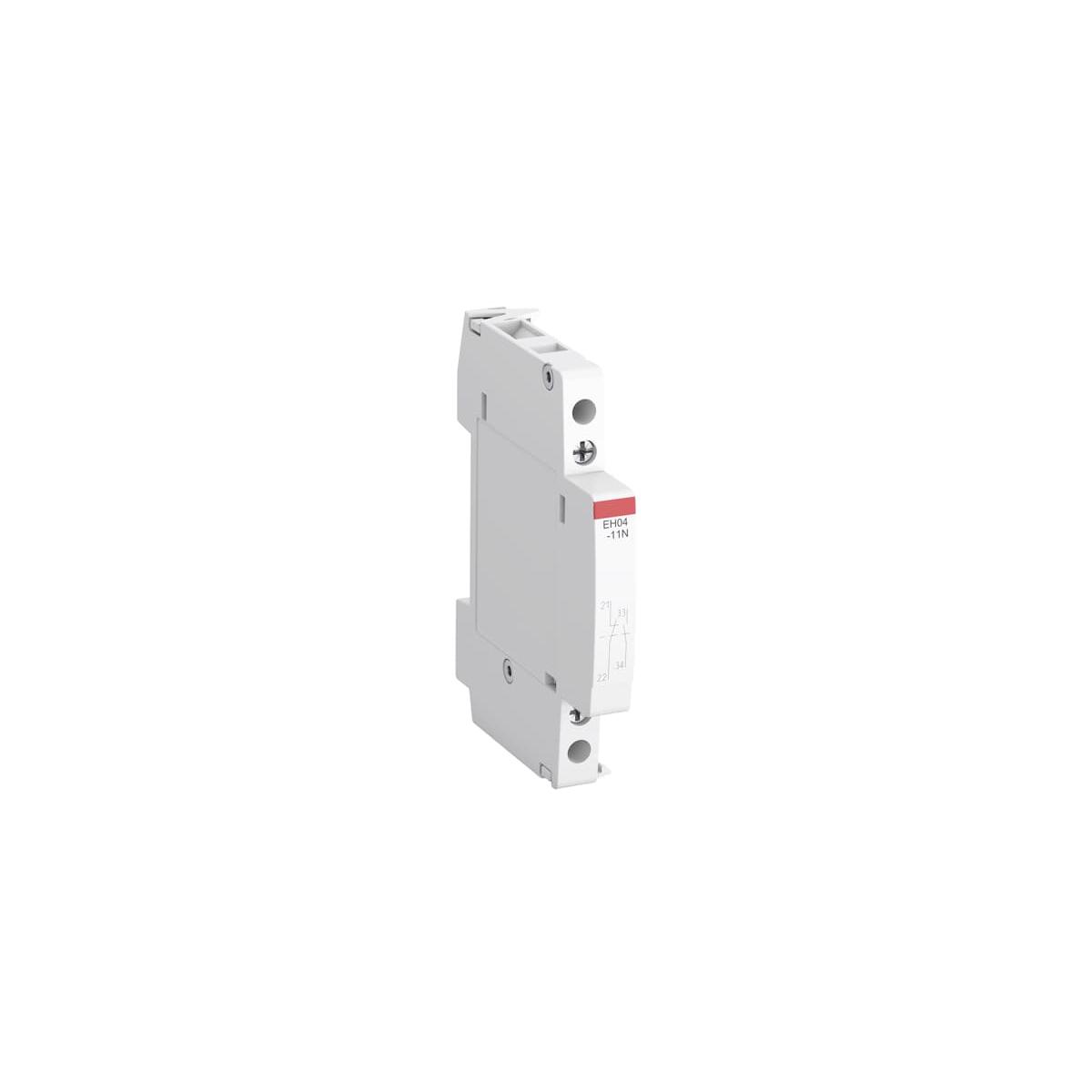

2-polige Hilfsschalter EH04..N mit 9 mm Baubreite können als Zubehör linksseitig an alle Installationsschütze ESB/EN..N werkzeuglos angebaut werden und stehen in unterschiedlichen Kontaktbelegungen zur Verfügung.
Technische Daten:
- Bemessungsbetriebsspannung: Hilfsstromkreis 500 V AC
- Bemessungsfrequenz (f): Hilfsstromkreis 50 Hz, Hilfsstromkreis 60 Hz
- Bemessungsstoßspannungsfestigkeit (Uimp): Hilfsstromkreis 4 kV
- Bemessungsisolationsspannung (Ui): 500 V
- Schutzart: IP20
- Anzugsdrehmoment: Hilfsstromkreis 0.9 N·m
- Abisolierlänge: Hilfsstromkreis, obere Kontakte (1x 1.5) 7 mm, Hilfsstromkreis, obere Kontakte (1x 2.5 ... 4) 17 mm, Hilfsstromkreis, obere Kontakte (2x 1.5) 17 mm, Hilfsstromkreis, untere Kontakte (1x 1.5) 7 mm, Hilfsstromkreis, untere Kontakte (1x 2.5 ... 4) 9 mm, Hilfsstromkreis, untere Kontakte (2x 1.5) 9 mm
- Normen: IEC/EN 60947-5-1
- Anzahl Hilfskontakte Schließer: 1
- Produktname: Hilfsschalterblock
- Geeignet für Baureihe/Typ: ESB16..N, ESB20..N, ESB25..N, ESB40..N, ESB63..N, EN20..N, EN25..N, EN40..N, ESB100..N
- Geeignet für Produktklasse: Installationsschütze
Abmessungen:
- Breite des Produkts: 9 mm
- Tiefe des Produkts: 65 mm
- Höhe des Produkts: 85 mm
- Nettogewicht: 0.04 kg
| Produkttyp | Hilfschalter |
| Anzahl Pole | 1 |
| Nennstrom | - |
| Kontaktart | 1Ö+1S |
