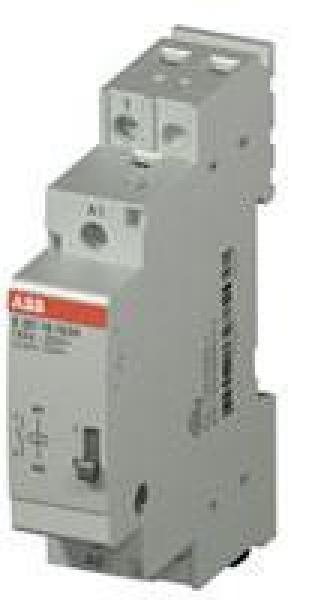

Installationsrelais E297 sind elektromagnetisch betätigte Kleinschütze mit 18mm Breite (1 Moduleinheit). Mit diesen Installationsrelais kann eine zuverlässige Verbraucher-Steuerung konzipiert werden. In der Regel werden die Installationsrelais über einen Steuerschalter (Dauerkontakt) dort eingesetzt, wo z.B. eine Beleuchtung, eine Klimaanlage, ein Ventilator oder ähnliches gesteuert werden soll. Das Gerät bleibt in der Ein-Stellung solange die Steuerspannung an der Spule anliegt. Wird die Steuerspannung unterbrochen, fällt das Installationsrelais immer in die Ruhestellung (Aus-Stellung) zurück. Dank der optimalen Schaltleistung eignen sie sich auch für Anwendungen in industrieller Umgebung und in Situationen, in denen es notwendig ist, die Kontrolle über leistungsstärkere Verbraucher (wie z.B. mehrere Beleuchtungsgruppen) sicherzustellen. Durch die Verwendung einer optimierten Spule (geringe Verlustleistung = niedrigere Betriebstemperatur) wird ein störungsfreier und sicherer Einsatz im Elektroverteiler gewährleistet. Die leisen Schaltgeräusche und das brummfreie Magnetsystem rechtfertigen auch einen Einsatz in öffentlichen Gebäuden und in privaten Haushalten. Die Installationsrelais können je nach Typ mit gängigen AC/DC-Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A ausgelegt. Die Geräte mit Steuerspannung von 24VDC sind nicht zur Ansteuerung über SPS geeignet!
Technische Daten:
- Montageart DIN-Schiene
- Funktion mechanisch
- Einbautiefe 68 mm
- Bemessungsstrom 16 A
- Anzahl der Schließer 1
- Breite in Teilungseinheiten 1
- Steuerspannung 1 24 V
- Steuerspannung 2 24 V
- Steuerspannungsart 1 AC
- Steuerspannungsart 2 DC
- Frequenz der Steuerspannung 1 50 Hz
- Spannungsart der Versorgungsspannung AC
- Versorgungsspannungsbereich 250 V
- Max. Schaltstrom (cos phi = 0,6) 16 A
- Max. Glühlampenlast 3000 W
- Max. Leuchtstofflampenlast 3000 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung) 2500 VA
- Max. Leuchtstofflampenlast (parallel kompensiert) 2500 VA
| Produkttyp | Installationsrelais |
| Nennstrom | 16A |
| Bemessungsspannung [V] | 250V |
