FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts- und Gewerbeanwendungen.

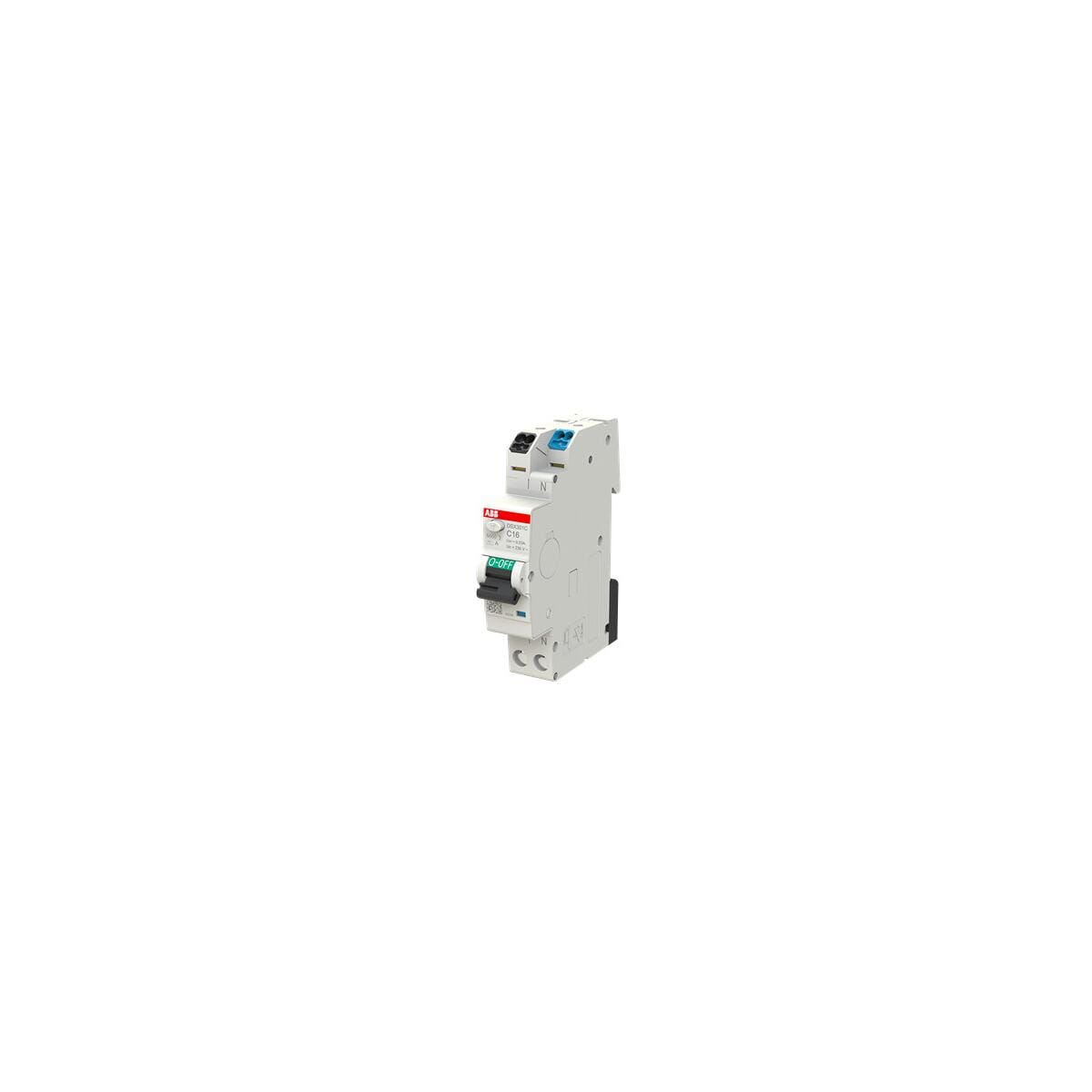

Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DSX301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
Technische Daten
- Normen: IEC 61009-1, IEC 61009-2-1, EN 61009-1, EN 61009-2-1
- Auslösecharakteristik: C
- Fehlerstromart: Typ A
- Bemessungsspannung (Ur): 230 V
- Bemessungsbetriebsspannung: (nach IEC 60898-1) 230 V
- Bemessungsisolationsspannung (Ui): (nach IEC / EN 60664-1) 500 V
- Betriebsspannung der Prüfeinrichtung (Ut): 170 ... 264 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
- Isolationsprüfspannung: 2.5 kV
- Primäre Bemessungs-Impulsfestigkeitsspannung: 4 kV
- Eingangsspannungsart: AC
- Bemessungsstrom (In): 16 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsschaltvermögen: 6 kA
- Bemessungs-Grenzkurzschlussausschaltvermögen (Icu): 6 kA
- Bemessungsausschaltvermögen (I?m): EN 61009-1 6000 A, IEC 61009-1 4500 A
- Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics): 100 kA
- Fehlerstromtyp: A
- Bemessungsfrequenz (f): 50 Hz
- Verlustleistung: Durchschnitt pro Pol 1.415 W, Phasen Pol 2.11 W, Neutralleiter 0.72 W, insgesamt 2.83 W
- Einspeisung: Unten
- Schaltstellungsanzeige: Rot AN / Grün AUS
- Energiebegrenzungsklasse: 3
- Elektrische Lebensdauer: 7000 Zyklen
- Mechanische Belastbarkeit: 7000 Zyklen
- Anzahl geschützter Pole: 1
- Anzahl Pole: 1+N
- Anzahl Modulabstände pro DIN-Schiene: 1
- Fehleranzeige: blaue Markierung unter dem Schalthebel
- Zeitverzögerung FI: unverzögert
- Überspannungskategorie: III
- Position des N-Leiters: Rechts
- Anzugsdrehmoment: 1.2 N·m
- Bedienteilausführung: Schalthebel - Isolierstoffgruppe II, schwarz RAL 9005, plombierbar in den Stellungen ON (EIN) / OFF (AUS)
- Typ Erdungsschalter: unverzögert
- Gehäusetyp: Isolierstoffgruppe I - II, RAL 7035
- Montageart: DIN-Schiene
- Typ Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
- Bedienteilkennzeichnung: I/O
- Optionen: schraubenlos
- Einbaulage: beliebig
- Zubehör anbaubar: Nein
- Anschlussmöglichkeit: Schraubklemme / starr 1 ? 10 mm², Schraubklemme / mit isolierter Aderendhülse 1 ? 6 mm², Schraubklemme / ohne isolierter Aderendhülse 1 ? 6 mm², Push-in / feindrähtig mit isolierter Aderendhülse 2 x 1 ? 2.5 mm², Push-in / feindrähtig ohne isolierte Aderendhülse 2 x 1 ? 2.5 mm², Push-in / starr 2 x 1 ? 4 mm², Schraubklemme / feindrähtig 1 ? 10 mm²
- Abisolierlänge 12 mm
- Anschlussart: Schraubklemme, Push-In Klemme
Material Compliance
- RoHS Information: 9AKK108468A3296
- RoHS Status: nicht erforderlich
- Konfliktmineralien-Berichtsvorlage (CMRT): 9AKK108468A3363
Umgebungsbedingungen
- Umgebungstemperatur: (Betrieb) -25 ? 55 °C
- Referenztemperatur für die Auslösecharakteristik: 30 °C
- Schutzart: IP2X, IP40
- Verschmutzungsgrad: 2
- Klimafestigkeit: 28 Zyklen, |with 25 °C / 95-100 %, |with 55 °C / 90-96 %
Abmessungen
- Breite in Teilungseinheiten: 1
- Breite: 17.6 mm
- Höhe: 85 mm
- Tiefe: 69 mm
- Gewicht: 110 g
- Einbautiefe (t2): 69 mm
| Nennstrom | 16A |
| Charakteristik | C |
| Empfindlichkeit | 30mA |
