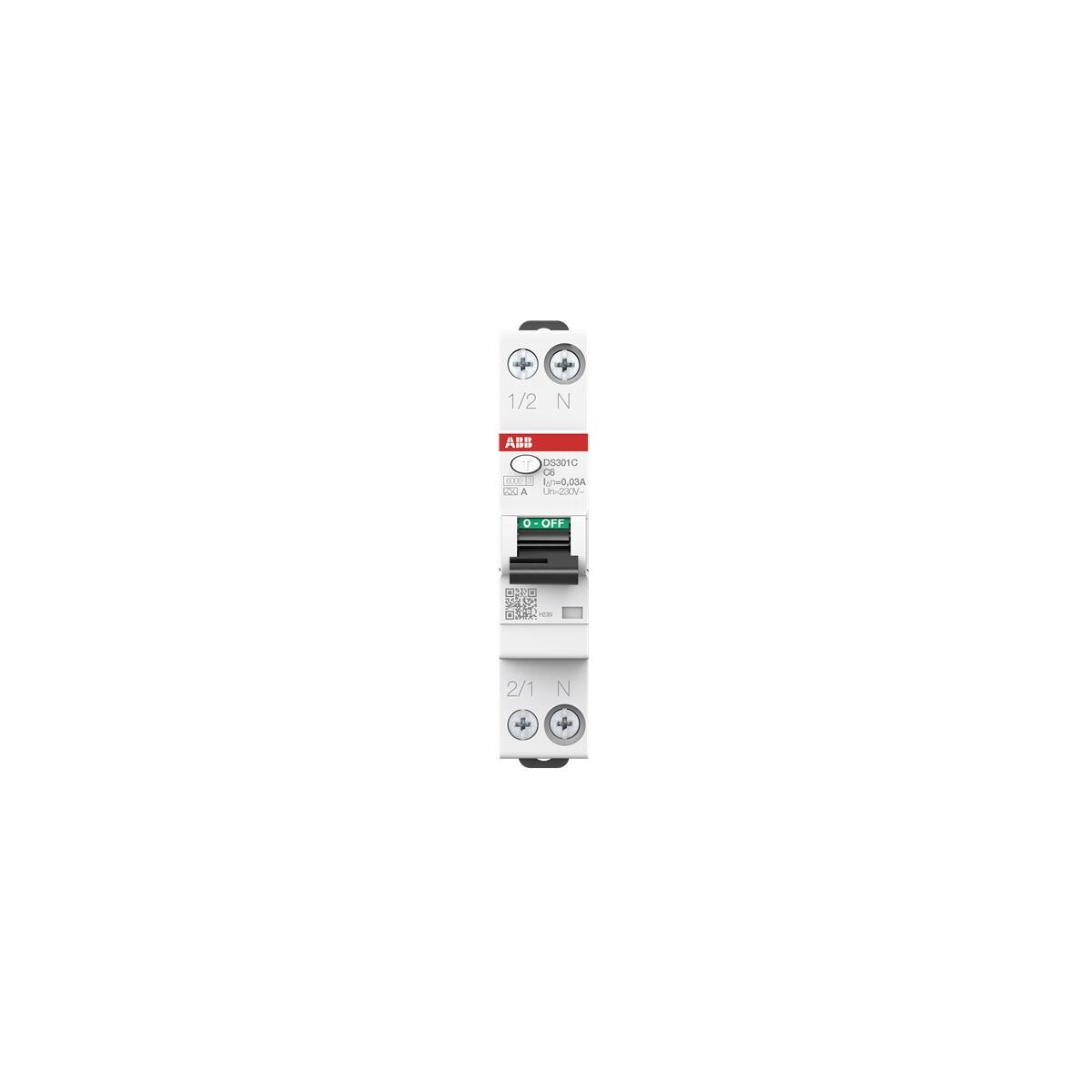

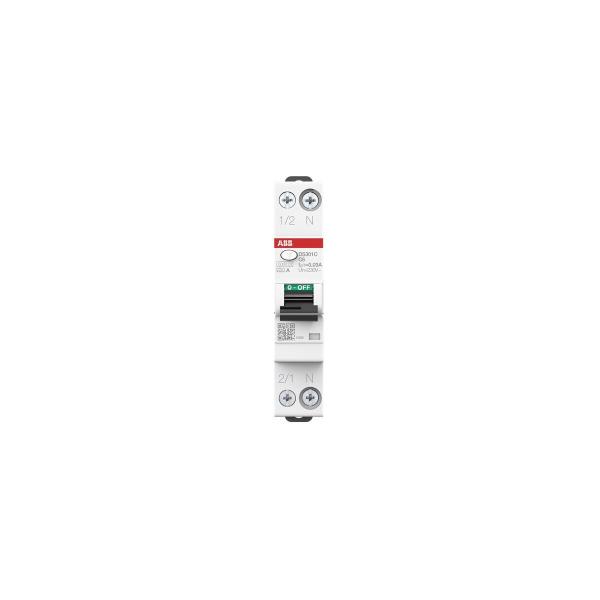

ABB DS301CA-B6/0,03 FI/LS-Schalter 6kA, Typ A (2CSR255163R1065)

• FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.
• Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz.
• Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21), DIN EN 62423 (VDE 0664-40).
• Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen.
• Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht.
• Die Baureihe kommt mit 30mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.
• Für die schnelle Querverdrahtung mehrerer DS301C FI/LS stehen dedizierte Phasenschienen zur Verfügung.

Technische Daten

• Einbautiefe: 17.6 mm
• Bemessungsstrom: 6 A
• Bemessungsspannung: 230 V
• Auslösecharakteristik: B
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsfehlerstrom: 0.03 A
• Fehlerstrom-Typ: A
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Breite in Teilungseinheiten: 1
• Frequenz: 50 Hz
• Anzahl der abgesicherten Pole: 1
• Mitschaltender Neutralleiter: ja
• Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
• Anschließbarer Leiterquerschnitt eindrähtig: 1.5 - 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5 - 10 mm²
• Umgebungstemperatur während des Betriebs: -25 - 55 °C
• Polzahl (gesamt): 1
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
• Abschaltcharakteristik: unverzögert
• Bemessungsabschaltvermögen nach EN 61009: 6 kA
