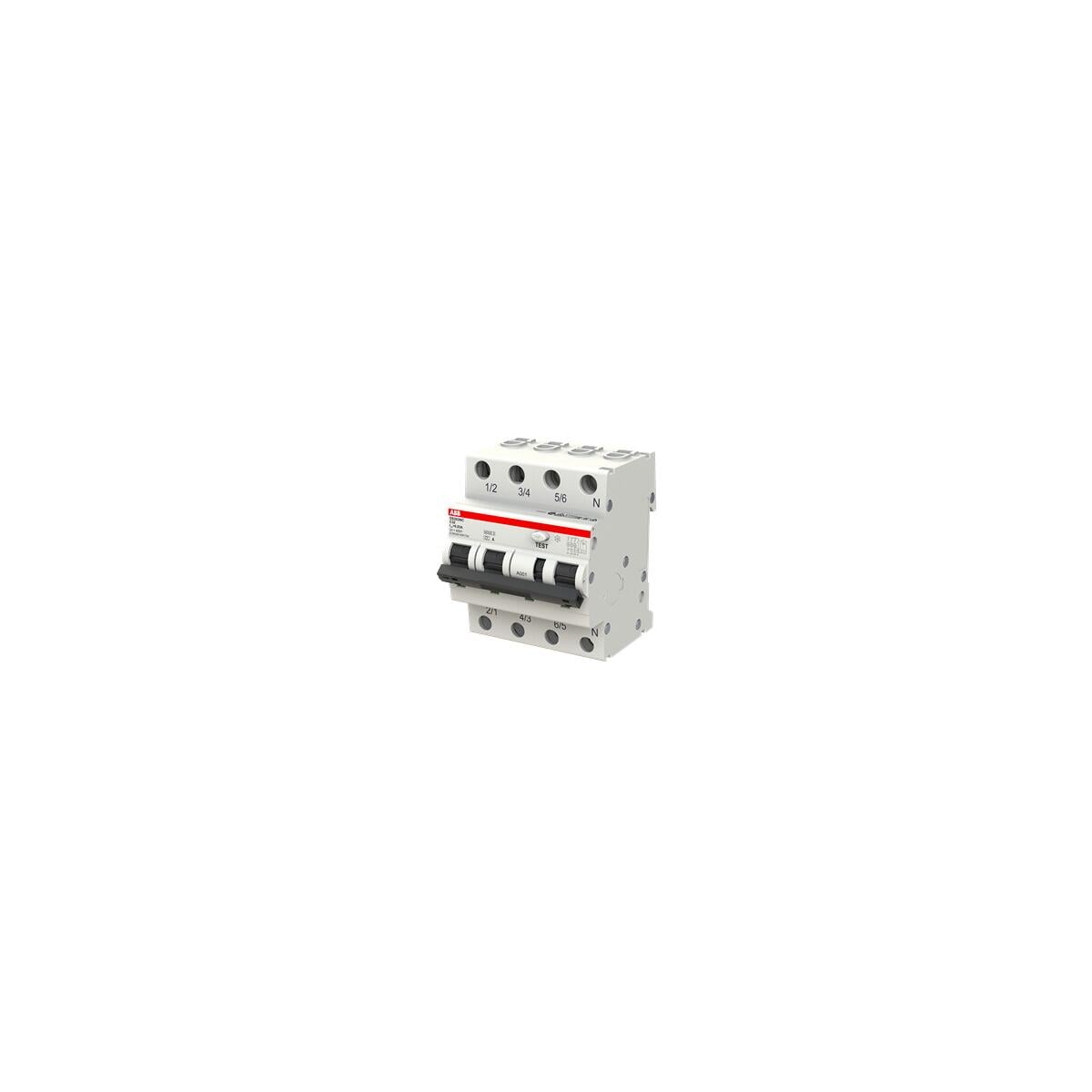

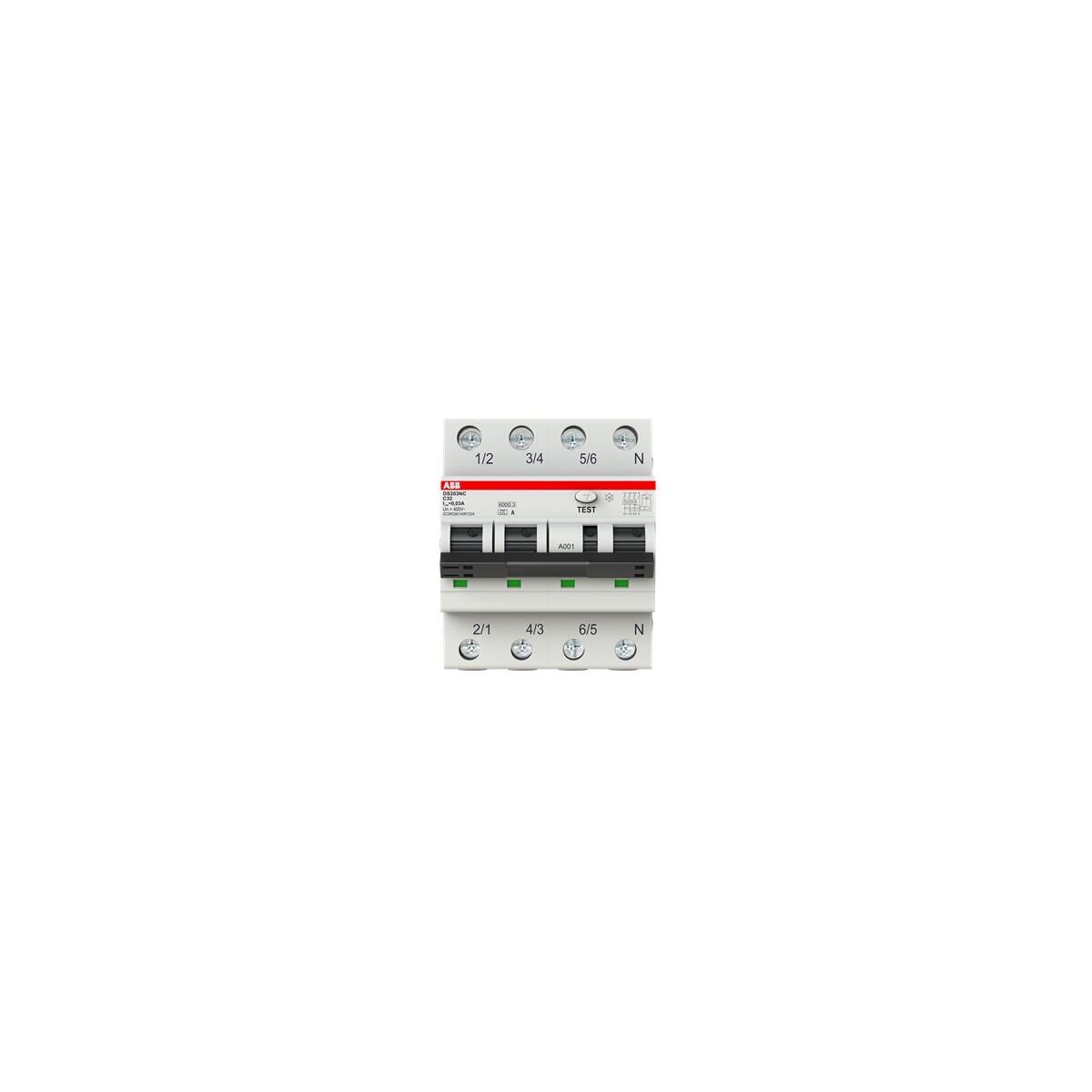

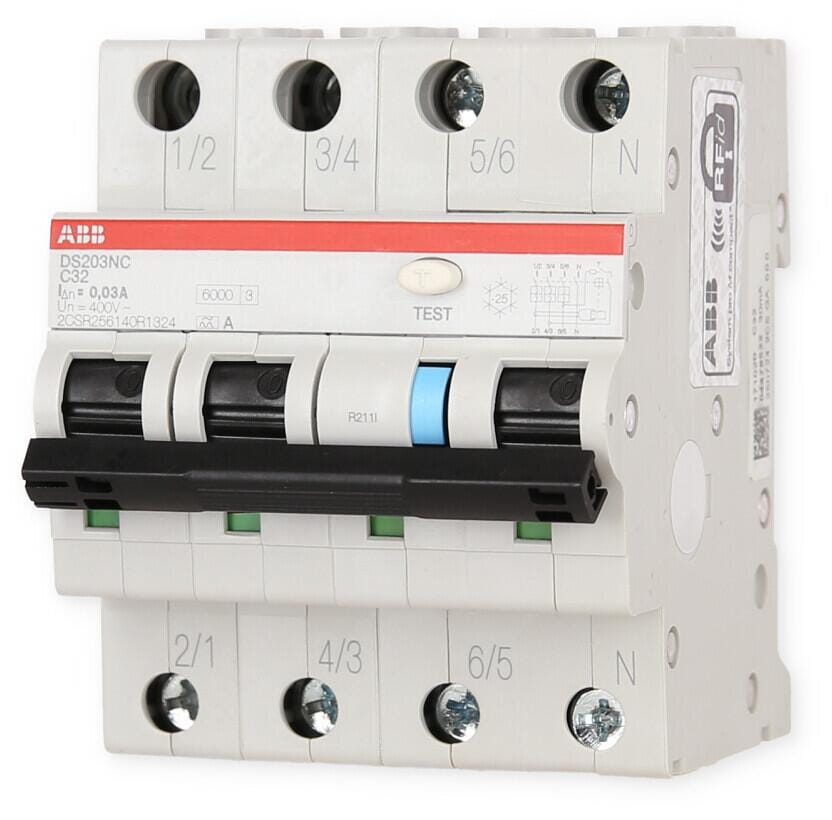

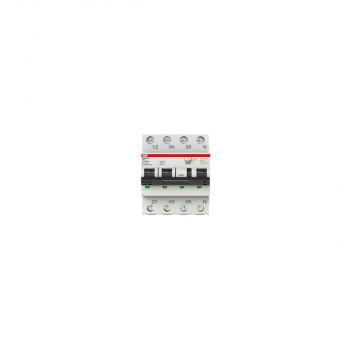

DS203NC ist ein 3P+N-Fehlerstromschutzschalter mit Überstromschutz (RCBO) in vier Modulen zum Schutz gegen Kurzschlussströme, Überlast, Erdschlussströme, indirekte Kontakte, zusätzlicher Schutz gegen direkte Kontakte (30-mA-Versionen).
Technische Daten:
- Auslösecharakteristik: B
- Art des Fehlerstroms: Eine Art
- Nennspannung (U r ): 400?415 V Wechselstrom
- Bemessungsbetriebsspannung: 400 ? 415 V AC
- Bemessungsisolationsspannung (U i ): 500 V
- Bemessungsstoßspannungsfestigkeit (U imp ): 4 kV
- Eingangsspannungstyp: Wechselstrom
- Nennstrom (I n ): 32 A
- Bemessungsfehlerstrom: 30mA
- Nennkurzschlusskapazität: (230 / 400 V AC) 6 kA
- Bewertetes maximales Kurzschlussausschaltvermögen (I cu ): 10 kA
- Bedingter Nennkurzschlussstrom (Inc ) : 10 kA
- Bewertetes Kurzschlussausschaltvermögen im Betrieb, in % von Icu (I cs ):6 kA
- Leckstromtyp: A
- Häufigkeit ( f ): 50/60 Hz
- Nennfrequenz (f): 50 ? 60 Hz
- Leistungsverlust: 15,1 W
- Stromversorgungsanschluss: Willkürlich
- Energiebegrenzungsklasse: 3
- Elektrische Ausdauer: 10000 Zyklen
- Mechanische Ausdauer: 20000 Zyklus
- Anzahl geschützter Pole: 3
- Anzahl der Stangen: 4
- Betriebscharakteristik: Sofort
- Überspannungskategorie: III
- Position der Neutralleiterklemmen: Rechts
- Erdungsschaltertyp: Unverzögert
- Veröffentlichungstyp: B
- Verfügbare Optionen: Keiner
- Verfügbares Zubehör: Ja
- Anschlusskapazität: Sammelschiene 10 mm², Starr 25 ... 25 mm², Flexibel 25 ... 25 mm²
- Nennquerschnitt: 4 - Mehrdrahtig 1...25 mm², 1 - Massivleiter 25...25 mm²
- Umgebungstemperatur: -25...55 °C
- Umgebungslufttemperatur: Betrieb -25...55 °C
| Nennstrom[A] | 32A |
| Charakteristik | B |
| Empfindlichkeit | 30mA |
