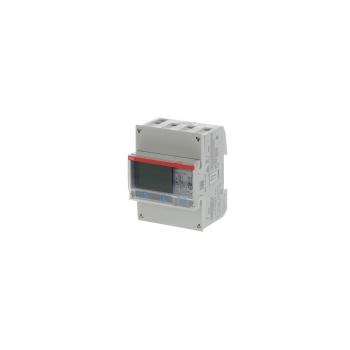

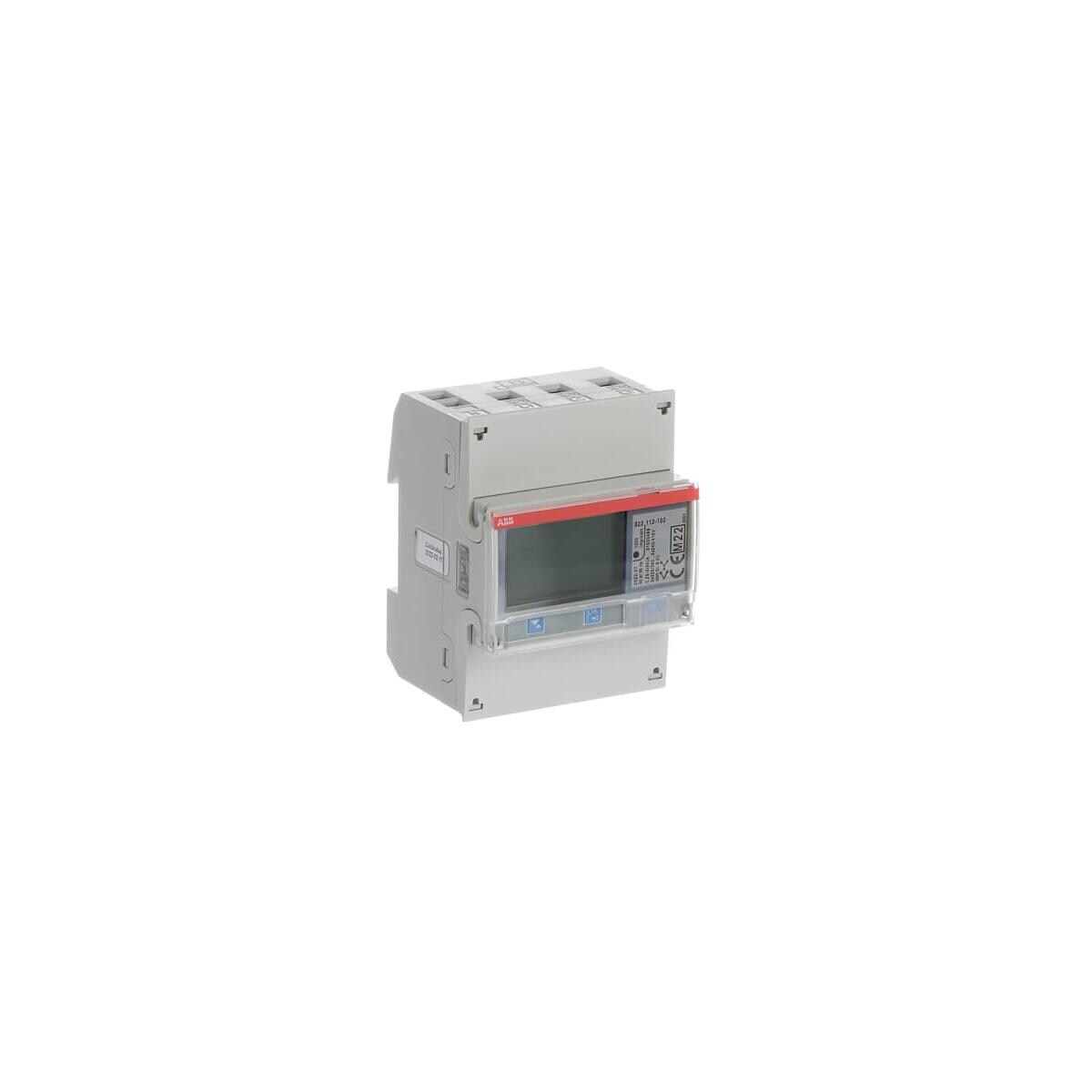

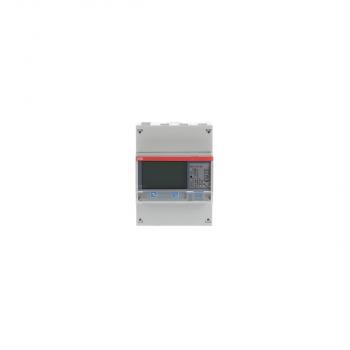

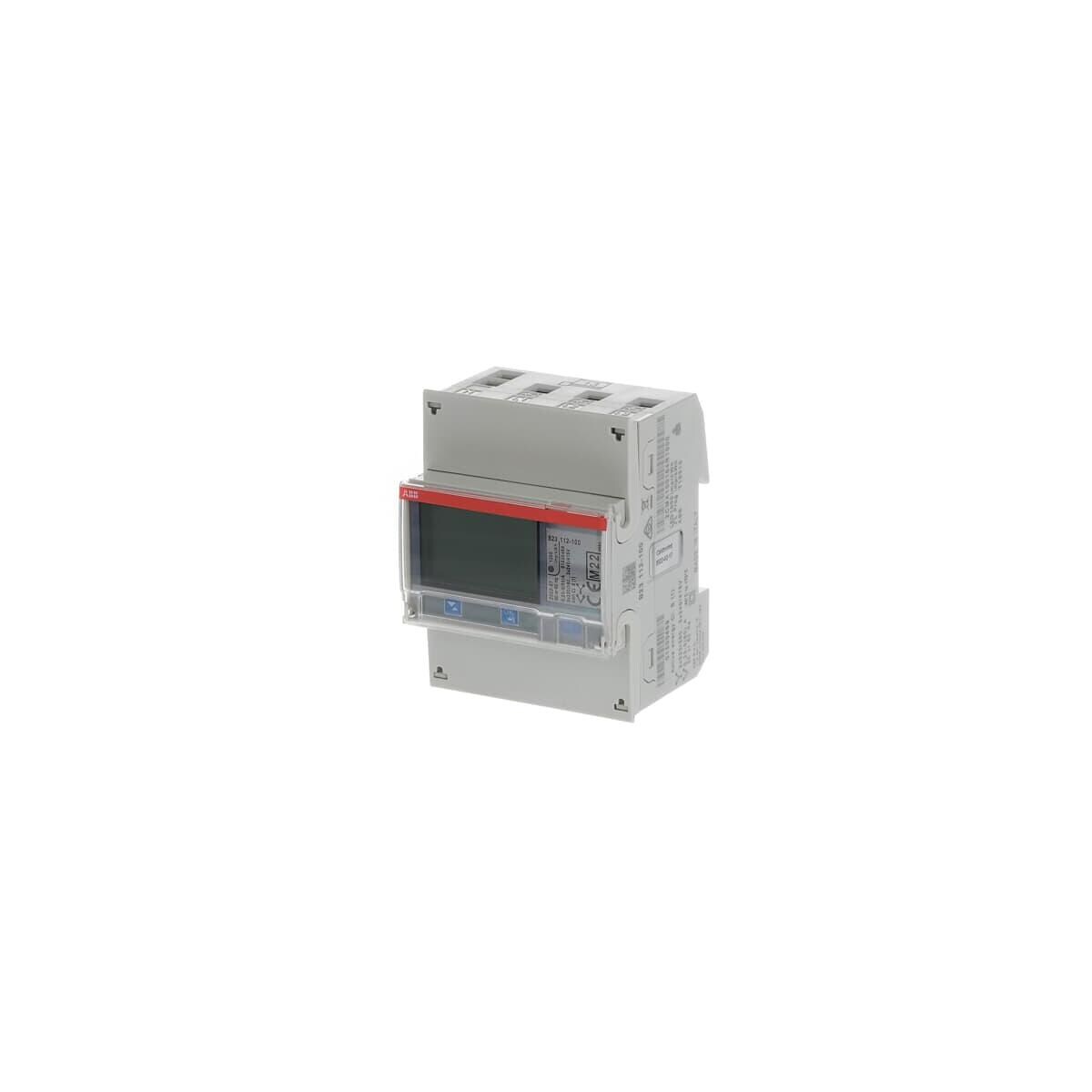

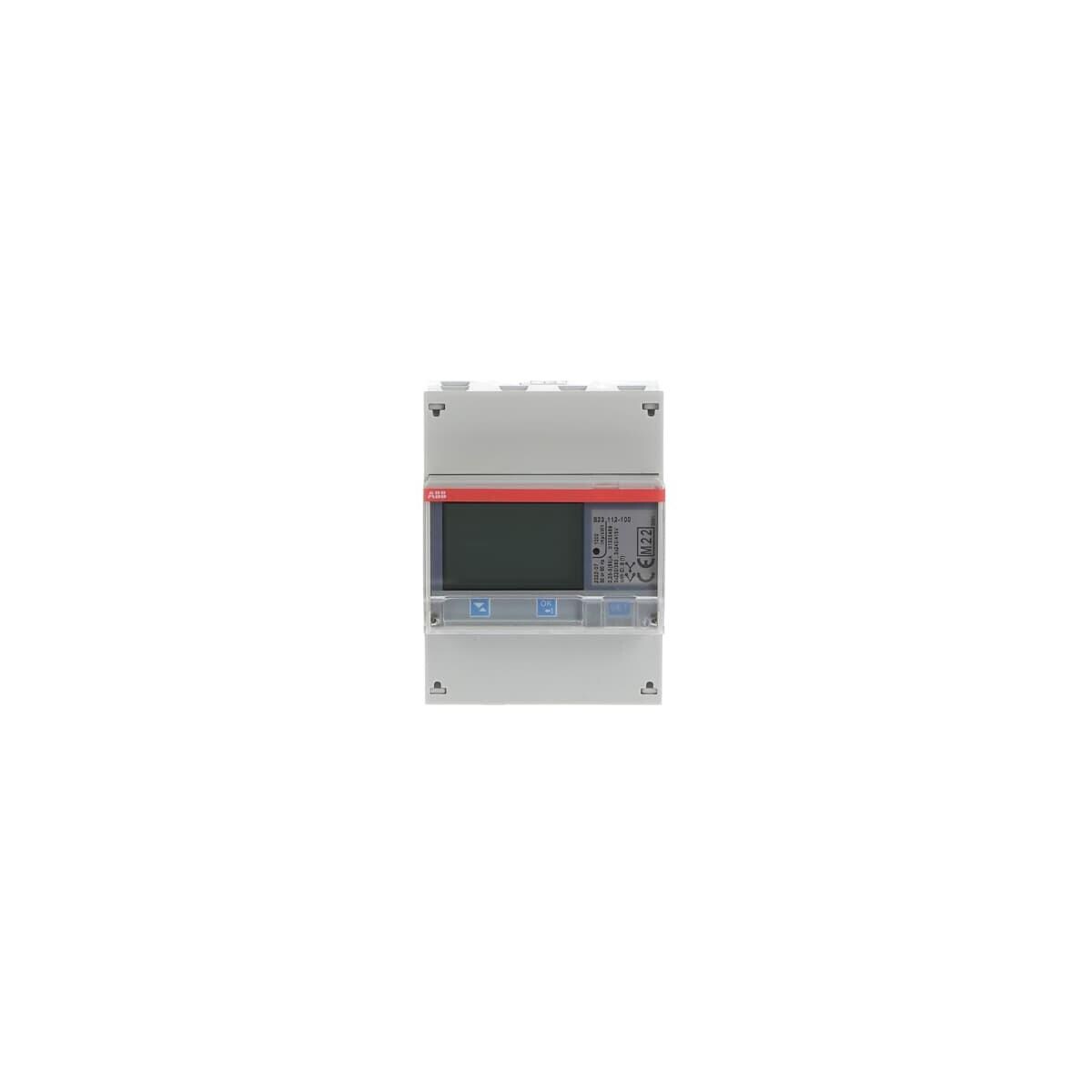

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Direktanschluss bis maximal 65 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N) und Frequenz, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Impulsausgang. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.
Technische Daten:
- Normen: EN 50470-1
- Funktion: Energiezähler
- Unterfunktion: Stahl
- Bemessungsspannung (Ur): 3x220-240 V
- Spannungsbereich: 3x176?276 V
- Bemessungsstrom (In): 5 A maximal 65 A
- Bemessungsstromstärke: 5 A
- Bemessungsfrequenz (f): 50 / 60 Hz
- Leistungsaufnahme (@Pcons): 0.721 W
- Kommunikationsschnittstelle: Modbus RS485
- Genauigkeit: Wirkenergie Kl. B (1)
- Messgerätekonformität: Messgeräte-Richtlinie
- Tarifbewertung: Eintarifzähler
- Impulsausgangsrate: 1-999999
- Anzahl Pole: 4
- Anzahl Phasen: Three-phase
- Anzahl Zählerpositionen: 7
- Anzahl digitaler Ein-/Ausgänge: 1
- Zählertyp: direktmessend
- Montageart: DIN-Schiene
- Impulsausgang: elektrisch
- Kennzeichnung: Digital
- Gehäusematerial: Kunststoff
- I/O-Option: 1 digitaler Ausgang
- Kommunikation: RS-485
- Anschlussmöglichkeit-Hauptstromkreis: 1 ... 25 mm²
