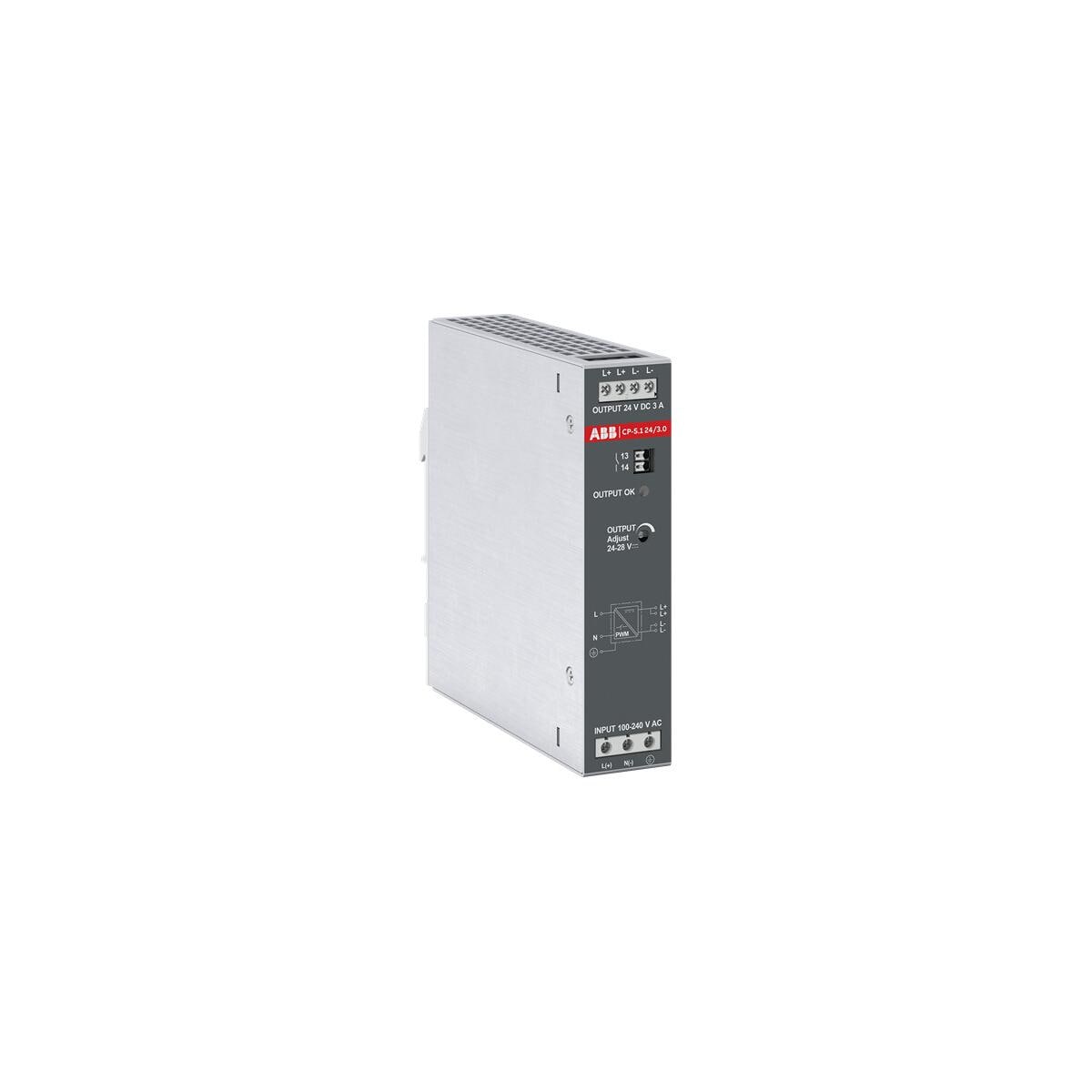

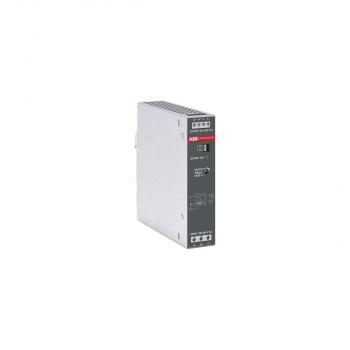

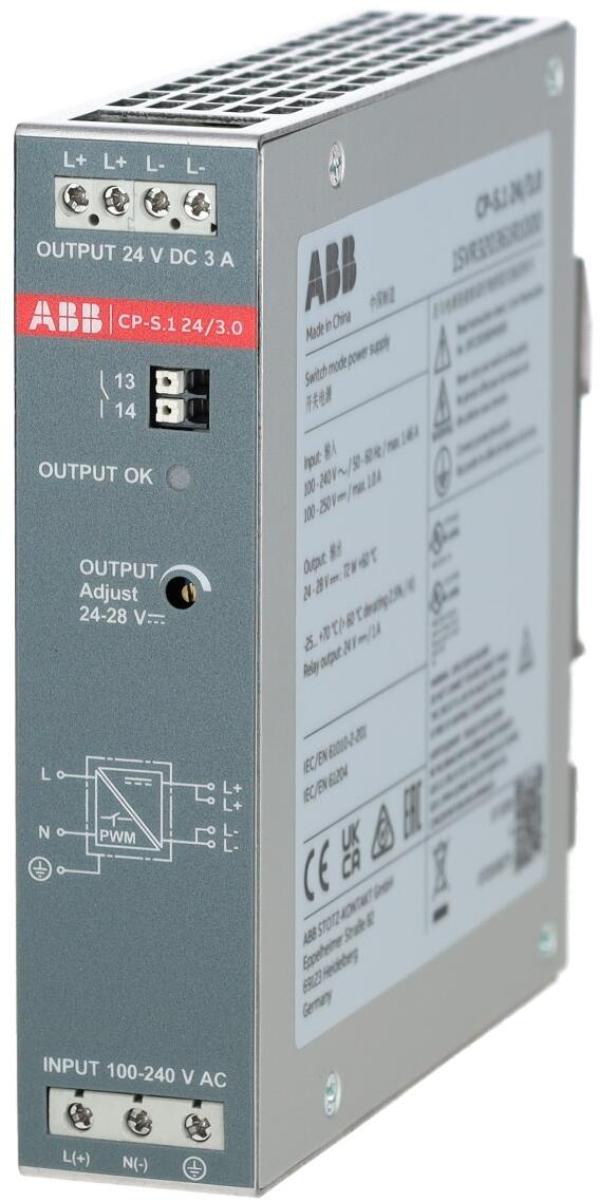

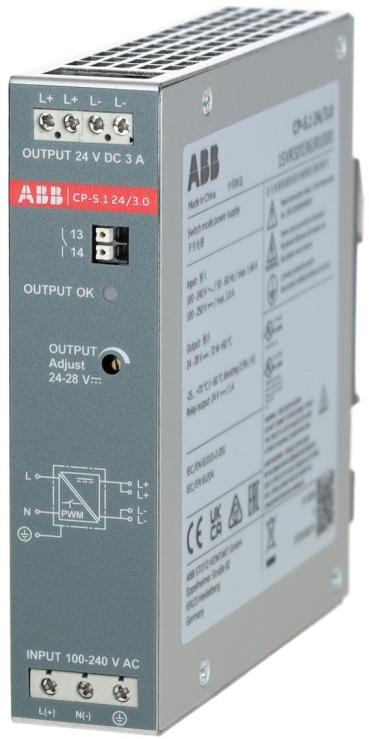

CP-S.1-Netzteile: Hohe Effizienz und Zuverlässigkeit in kompakter Bauform. Die Reihe wurde für zahlreiche Anwendungen, einschließlich den Maschinenbau, entwickelt. Die Reihe verfügt über eine integrierte Leistungsreserve von 150 % für fünf Sekunden und arbeitet mit einer Effizienz von bis zum 94 %.
Die neuen CP-S.1-Netzteile bieten einen Überhitzungsschutz und eine aktive Leistungsfaktorkorrektur, einen weiten zertifizierten AC- und DC Eingangsbereich und umfassende weltweite Zulassungen, einschließlich Marine. Sie sind die bevorzugte Wahl für vielfältige industrielle Anwendungen.
Die CP-S.1-Netzteile besitzen einen Überhitzungsschutz und eine aktive Leistungsfaktorkorrektur, einen weiten zertifizierten AC- und DC-Eingangsbereich und umfassende weltweite Zulassungen, einschließlich Marine. Sie sind die bevorzugte Wahl für vielfältige industrielle Anwendungen.
Technische Daten:
- Produktnettobreite: 30,5 mm
- Produktnettohöhe: 129,4 mm
- Produktnetztiefe/-länge: 127 mm
- Nettogewicht des Produkts: 0,55 kg
- Funktion: Schaltnetzteil
- Anzahl der Phasen: 1
Nenneingangsspannung (U IN ):
- 100 ... 240 V AC
- 100 ... 250 V DC
Eingangsspannung (U in ):
- 85 ... 264 V AC
- 90 ... 277 V DC
Typischer Eingangsstrom:
- (115 V Wechselstrom) 1,38 A
- (230 V Wechselstrom) 0,95 A
- (230 V AC) min. 20 ms
- Nennfrequenz (f): 50 Hz, 60 Hz
- Gleichstrom
- Nennfrequenzgrenzen: 45 ... 65 Hz
- U/I-Kennlinie mit Gangreserve
- Nennleistung: 72 W
- Ausgangsleistung: 72 W
- Nennausgangsspannung: 24 V DC
- Ausgangsspannung (U out ): 24 V DC
- Ausgangsstrom: 3 A
- Maximaler Ausgangsstrom (I out ): 4,5 A
Bemessungsstoßspannungsfestigkeit (U imp ):
- Eingangskreis / Ausgangskreis 4 kV
- Eingangskreis / PE 4 kV
- Eingangskreis / Relaiskontakt 4 kV
- Ausgangskreis / PE 0,8 kV
- Ausgangskreis 0,8 kV
Bemessungsisolationsspannung (U i ):
- Eingangskreis / Ausgangskreis 300 V
- Eingangskreis / PE 300 V
- Eingangskreis / Relaiskontakt 300 V
- Ausgangskreis / PE 50 V
Stärke des Schutzes:
- Gehäuse IP20,
- Klemmen IP20
- Verschmutzungsgrad: 2
Anschlusskapazität Eingangskreis:
- Flexibel mit Aderendhülse 0,5 ... 2,5 mm²
- Flexibel 0,5 ... 2,5 mm²
- Starr 0,5 ... 2,5 mm²
Anschlusskapazität Ausgangsschaltung:
- Flexibel mit Aderendhülse 0,5 ... 2,5 mm²
- Flexibel 0,5 ... 2,5 mm²
- Starr 0,5 ... 2,5 mm²
Anzugsdrehmoment:
- Eingangskreis 0,5 N·m
- Ausgangskreis 0,5 N·m
Abisolierlänge:
- Hilfsstromkreis 7 mm
- Eingangsstromkreis 9 mm
- Ausgangsstromkreis 9 mm
Mindestmontageabstand:
- Anderes Gerät des gleichen Typs, horizontal 30 mm.
- Anderes Gerät des gleichen Typs, vertikal 50 mm
- Montageposition: 1
Montage auf DIN-Schiene:
- TH35-15 (35 x 15 mm Montageschiene) gem. nach IEC 60715
- TH35-7,5 (35 x 7,5 mm Montageschiene) gem. Gemäß IEC 60715
