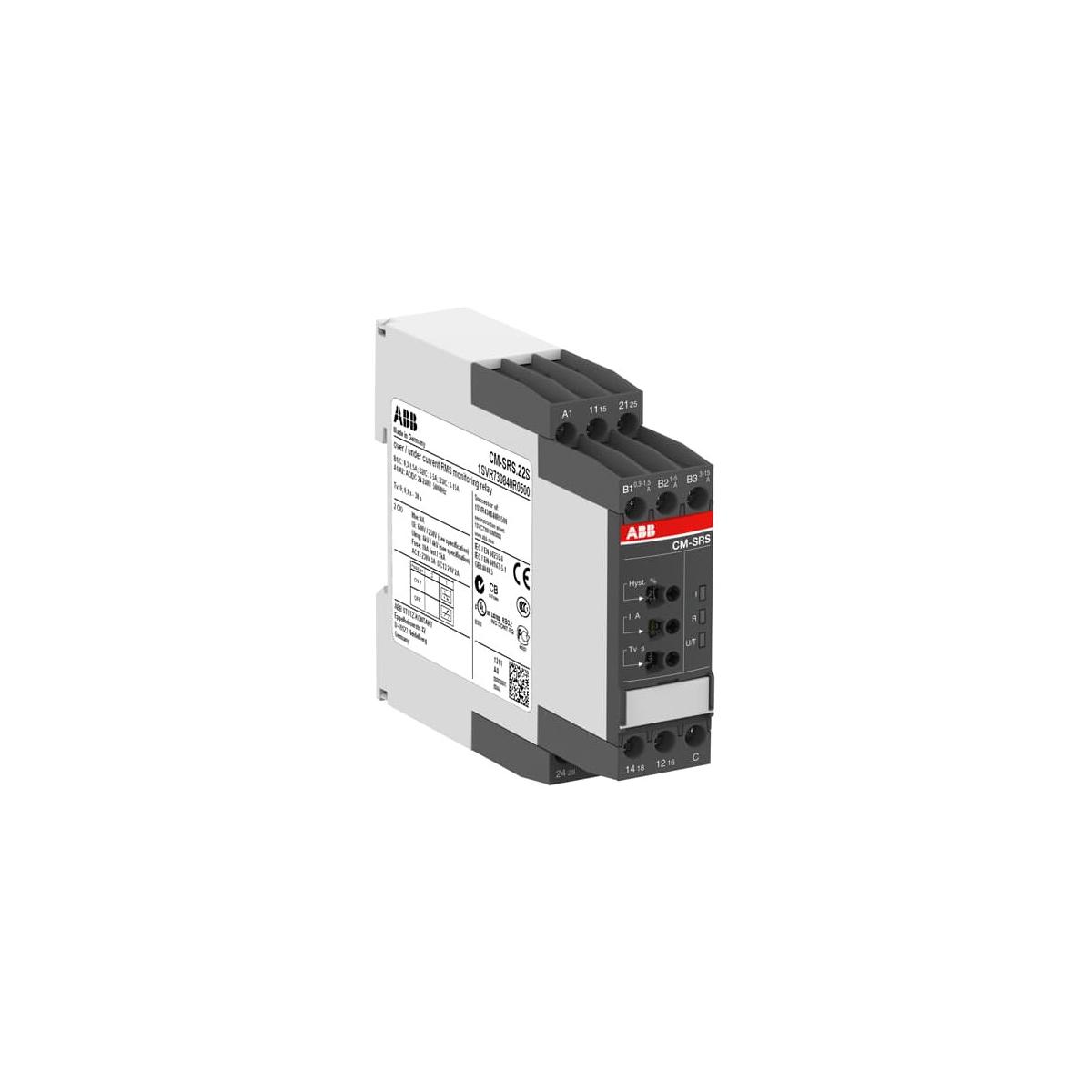

Die Stromüberwachungsrelais der CM Reihe schützen einphasige Netze (DC oder AC) vor Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar.
- Breite 22.5 mm
- Höhe 85.6 mm
- Tiefe 103.7 mm
- Strommessbereich 0.3 - 15 A
- 1-Phasen-Fenster möglich ja
- 1-Phasen-Unterstrom möglich ja
- 1-Phasen-Überstrom möglich ja
- Enthält Funktion Gleichspannung-Unterstrom ja
- Enthält Funktion Gleichspannung-Überstrom ja
- Funktion Gleichstrom-Fenster ja
- Ausführung des elektrischen Anschlusses Schraubanschluss
- Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 240 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 240 V
- Bemessungssteuerspeisespannung Us bei DC 24 - 240 V
- Max. zulässige Rückfallverzögerungszeit 30 s
- Min. einstellbare Rückfallverzögerungszeit 0.1 s
- Spannungsart zur Betätigung AC/DC
- Anzahl der Kontakte als Wechsler 2
