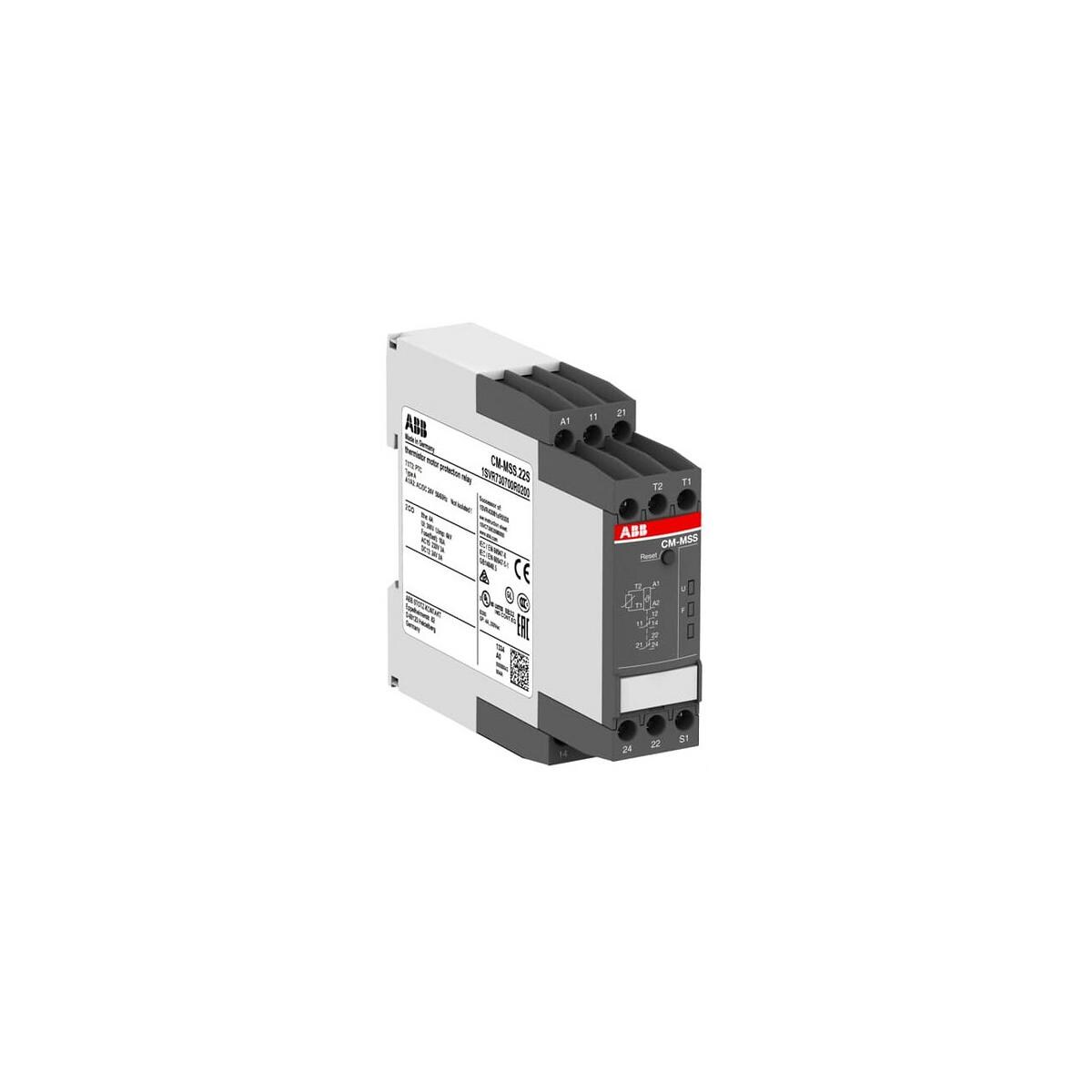

Die Thermistor-Motorschutzrelais CM-MSE und CM-MSS werden zur Steuerung von Motoren mit PTC Temperaturfühlern verwendet. Die Temperaturfühler sind in die Wicklungen der Motoren eingebaut und messen unmittelbar die Motorerwärmung. Dies ermöglicht eine unmittelbare Kontrolle und Auswertung verschiedener Betriebsbedingungen. Je nach Produkt sind auch ATEX-Zulassungen für den Einsatz in Gefahrenbereichen verfügbar. ABB bietet auch PTC Temperaturfühler C011 (gemäß DIN 44081), die in Motorwicklungen eingebettet werden können.
Funktion:
- 1 Sensor-Stromkreis
- automatischer, manueller oder Reset über Fernzugriff
- ATEX Zulassung
Technische Daten:
- Breite 22.5 mm
- Höhe 85.6 mm
- Tiefe 103.7 mm
- Bemessungssteuerspeisespannung (Us): 24 V AC/DC
- Bemessungsbetriebsspannung: Hilfsstromkreis 250 V AC
- Bemessungsfrequenz (f): Versorgungsstromkreis 50/60 Hz
- Ausgang: 2 Wechsler
- Bemessungsbetriebsstrom AC-12 (Ie): (230 V) 4 A
- Anzahl der Messkreise 1
- Externer Reset möglich ja
- Anschlussart Hilfsstromkreis Schraubanschluss
