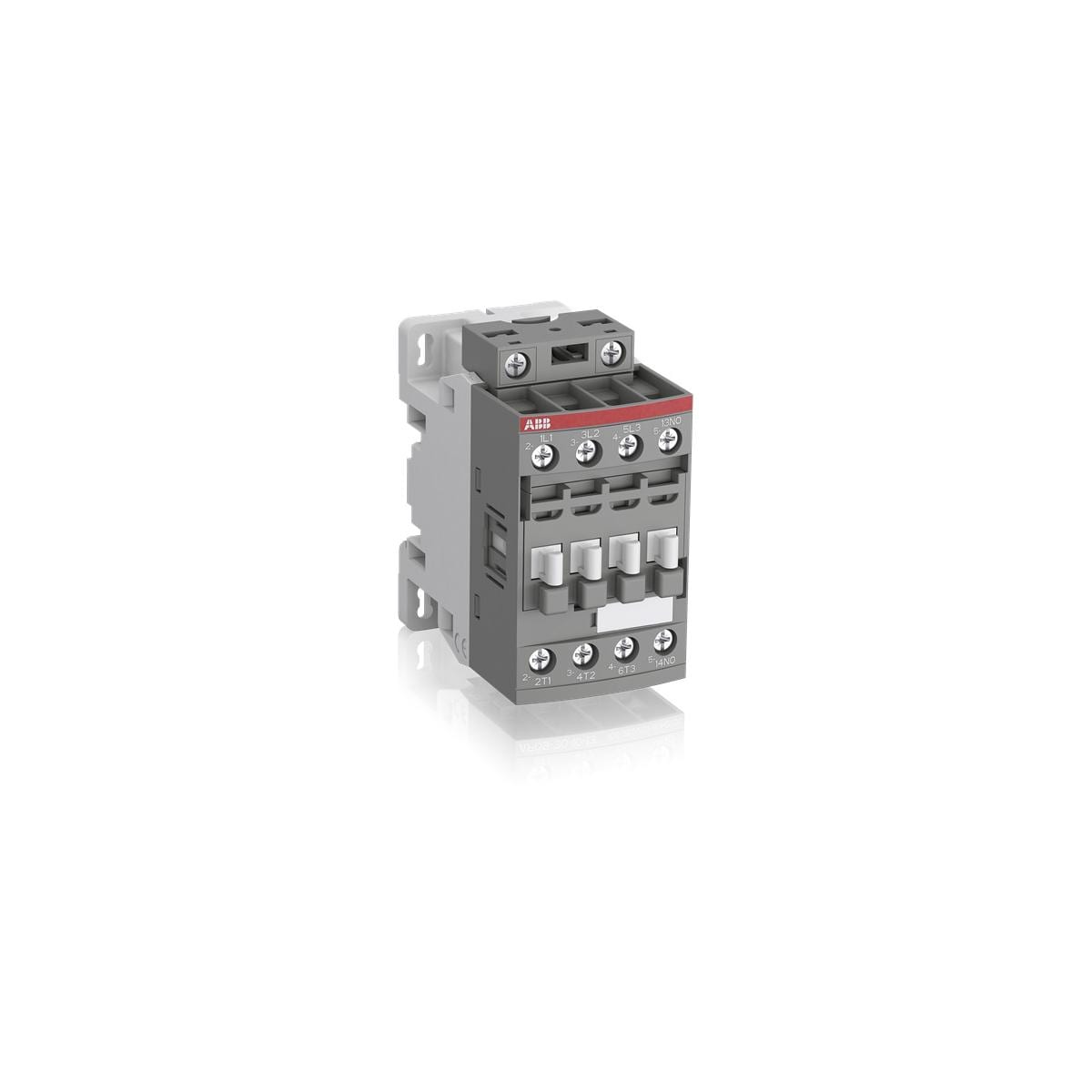

Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt.
Technische Daten:
- Gewicht: 0,27 kg
- Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
- Anzahl der Schließer als Hauptkontakte: 3
- Anzahl der Hilfskontakte als Schließer: 1
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 - 60 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24 - 60 V
- Bemessungssteuerspeisespannung Us bei DC: 20 - 60 V
- Anschlussart Hauptstromkreis: Schraubanschluss
- Spannungsart zur Betätigung: AC/DC
- Breite des Produkts: 45 mm
- Tiefe des Produkts: 77 mm
- Höhe des Produkts: 86 mm
| Produkttyp | Leistungsschütz |
