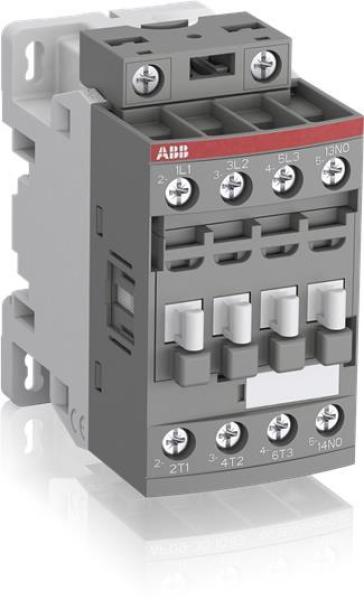

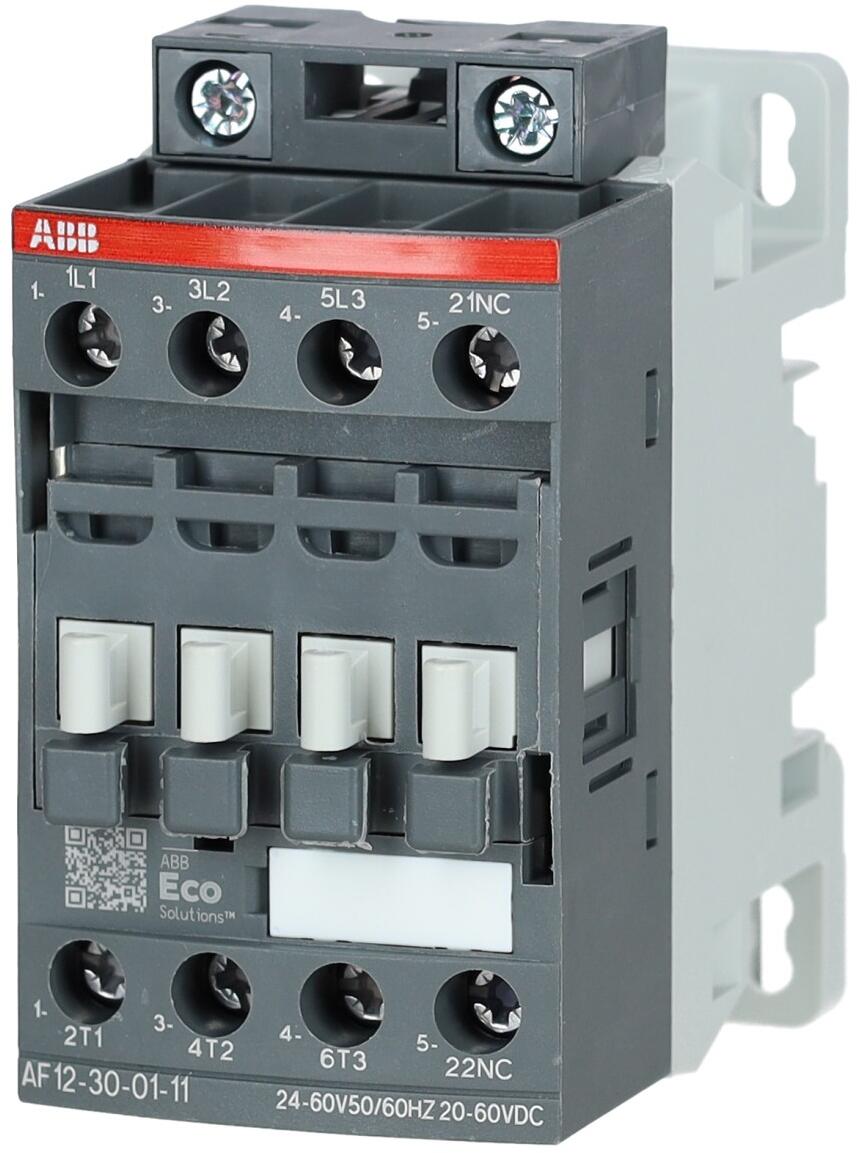

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Technische Details:
- Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
- Anzahl der Schließer als Hauptkontakte: 3
- Anzahl der Hilfskontakte als Schließer: 1
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 28 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 - 60 V
- Bemessungssteuerspeisespannung Us bei DC: 20 - 60 V
- Anschlussart: Hauptstromkreis Schraubanschluss
| Produkttyp | Leistungsschütz |
