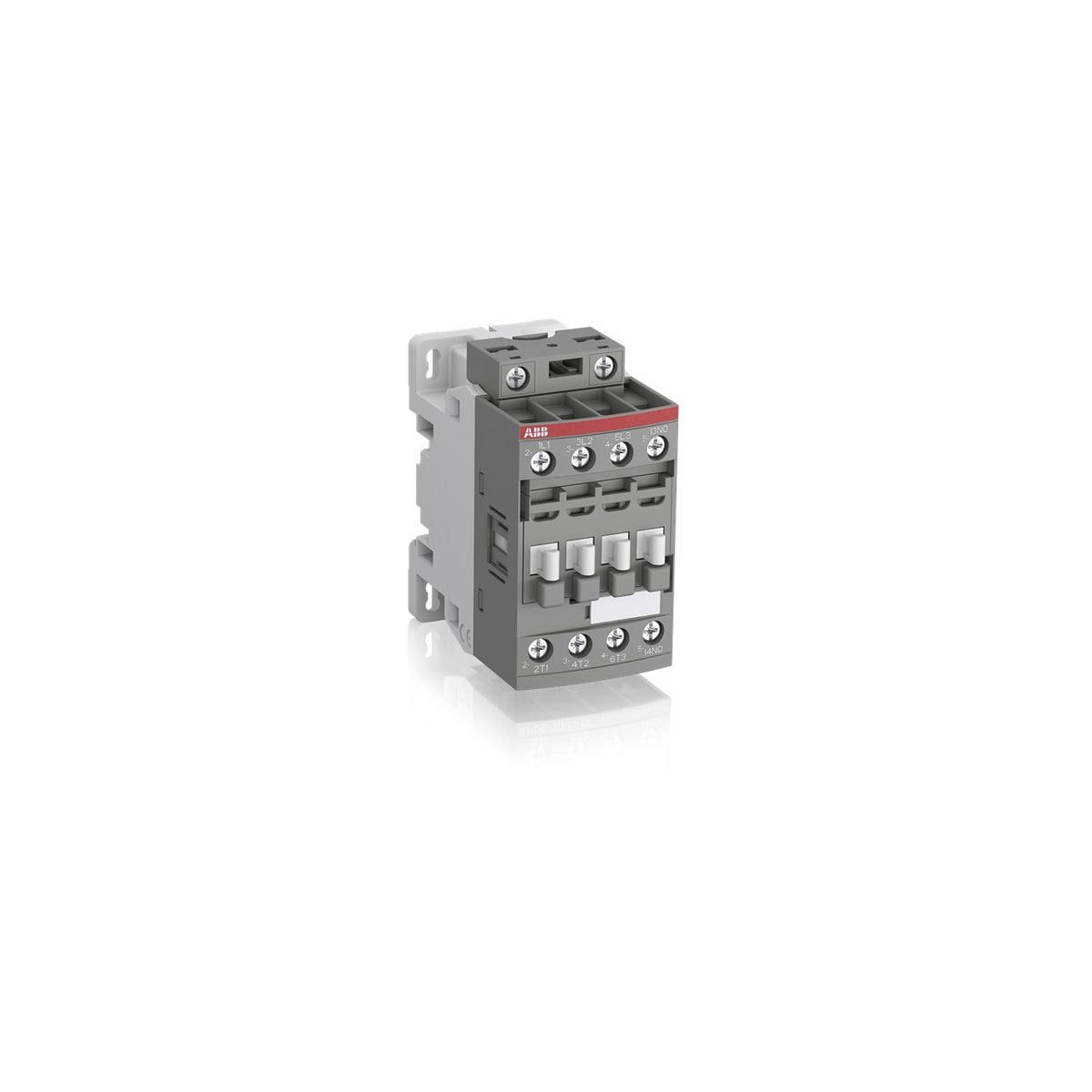

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
- Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
- Anzahl der Schließer als Hauptkontakte 3
- Anzahl der Hilfskontakte als Öffner 1
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 60 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 60 V
- Bemessungssteuerspeisespannung Us bei DC 20 - 60 V
- Anschlussart Hauptstromkreis Schraubanschluss
- Spannungsart zur Betätigung AC/DC
- Bemessungsbetriebsleistung NEMA 1.4914 kW
| Produkttyp | Leistungsschütz |
