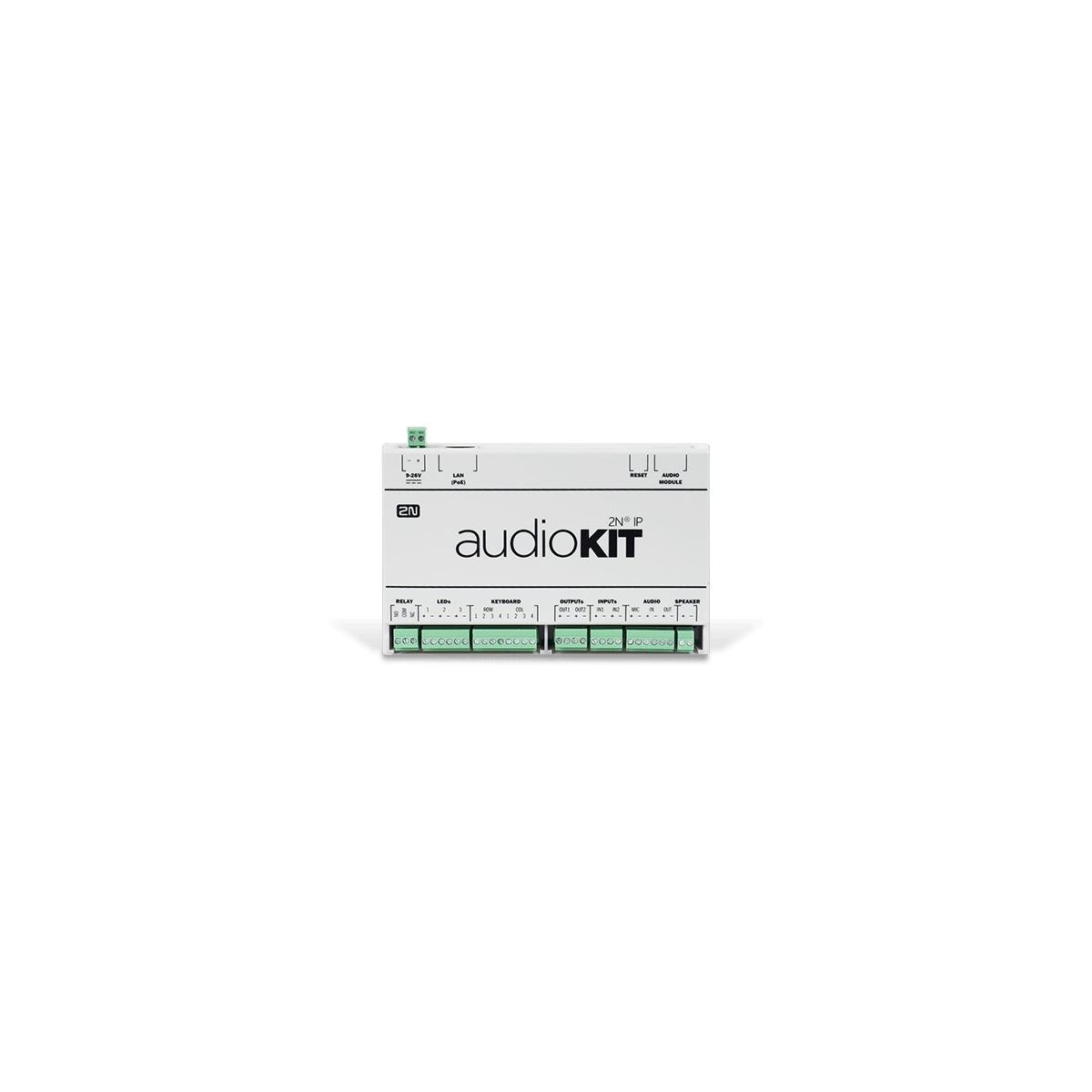

Das 2N IP Audio-Kit ist eine für den Einbau in verschiedene Anlagen bestimmte OEM-Sprechanlage. Zum einen werden dadurch die Funktionen dieser Anlagen um Audiokommunikation, Fernüberwachung und -bedienung erweitert. Zum anderen kommen Anwender aber auch in den Genuss einer komfortablen Live-Bedienung und der Möglichkeit sich durch blosses Drücken einer Taste Rat einzuholen. Die Einsatzbereiche des 2N IP Audio-Kit sind sehr vielseitig, als OEM-Lösung für Hersteller von Briefkastenanlagen, Standsäulen oder auch als Einbauelektronik für Aufzüge, Schrankenanlagen und vielem mehr nutzbar.
Produktmerkmale:
- VoIP-Lösung ohne eigene Entwicklung
- 2N Remote Configuration
- Breite Auswahl an Anschlüssen
1x LAN, PoE, Tastatur, bis zu 16 Tasten, Line in/out, Log GPIO, Audiomodul.
VOIP-Lösung ohne eigene Entwicklung
Bauen Sie das 2N IP Audio-Kit in Ihre Anlage ein. Dank der IP-Technologie können Sie unkompliziert Ihre Produkte um Audio-Funktionen erweitern.
Breite Auswahl an Anschlüssen
Es steht eine breite Auswahl an Schnittstellen zur Verfügung. Sie können Mikrofone, Lautsprecher, Tasten, Kopfhörer oder Tastaturen anschliessen.
Zeitprofile
Mit dieser Funktion definieren Sie, in welchem Zeitraum eine Telefonnummer oder ein Zugangscode gültig sein sollen.
Benutzertöne
Dem Benutzer stehen bis zu 10 Positionen zur Verfügung, auf denen er eigene Töne speichern kann (z.B. eine Sprachführung oder Warnmeldungen).
Stromversorgung
Das 2N IP Audio-Kit kann wahlweise über PoE oder durch ein 12V-Netzteil mit Strom versorgt werden.
2N Remote Configuration
Sparen Sie, dank unserer Dienstleistung Zeit und Geld, die eine Ausfahrt kostet. Sie erhalten einen Fernzugang zu allen Geräten über eine sichere Cloud Verbindung, die schnellste Hilfe für Ihre Kunden.
SIP-Untersützung ohne Servernotwendigkeit
Dank der Unterstützung des SIP-Protokolls lässt sich die Türsprechanlage einfach an IP-Telefone und Zentralen anderer Hersteller anschliessen, ohne dass eine Verbindung zum Server bestehen muss.
Fernsteuerung
Die OEM-Sprechanlage lässt sich dank der HTTP-API-Programmierschnittstelle leicht in ein übergeordnetes System integrieren. Dieses kann man dann auch aus der Ferne steuern.
Selbstanpassende Lautstärke
Das 2N IP Audio-Kit passt die Lautsprecherlautstärke automatisch an die Umgebungsgeräusche an.
Technische Daten:
- Signalisierungsprotokoll: SIP 2.0 (UDP)
Audio-Eigenschaften
- RTP/RTSP-Protokolle
- G.711-Codec
- Lautstärkesteuerung: einstellbar, mit automatischer Steuerung
- Vollduplex: Ja (AEC)
Stromversorgung
- Durch ein externes Netzteil: Typ 12 V DC (9 ? 26 V DC), max. 2 A
- PoE: 802.3af (Klasse 0 ? Max. 12,95 W)
LAN Schnittstelle
- Anzahl der LAN Schnittstellen: 1
- PoE: 802.3af
- Parameter: 10/100BASE-TX mit Auto-MDIX, RJ-45
- Empfohlene Verkabelung: Cat-5e oder besser
- Unterstützte Protokolle: SIP2.0, DHCP opt. 66, SMTP, 802.1x, RTSP, RTP, TFTP, HTTP, HTTPS, Syslog
Audio-Schnittstelle
- Mikrofoneingang: Herkömmliches Elektretmikrofon
- Verstärker-Ausgang: Klasse-D-Verstärker, MONO-Ausgang, THD < 1% Max. 10 W / 4 ? Max. 5 W / 8 ? Max. 2,5 W/ 16 ?
- Line-Out-Ausgang: 600?
Schnittstelle für Tasten / Tastatur
- Anzahl der Tasten: Bis zu 16 unabhängige Tasten in einer 4x4-Matrix
- Matrix-Ausgänge: 4 (ROW 1-4-Klemmen), Uout<0,1 V (L), Uout>3,2 V (H), max. 8 mA
- Matrix-Eingänge: 4 (COL 1-4-Klemmen), Uin< 1,15 (L), Uin> 2,15 V, max. Uin = 5 V
Ausgänge für die LED-Steuerung
- Anzahl der Ausgänge: 3 (Klemmen: LED1+-, LED2+- und LED3+-)
- Ausgangsstrom: Typ. 20 mA
- Ausgangsspannung: Max. 12 V (Anm. 1)
Digitale Ausgänge
- Anzahl der Ausgänge: 2 (Klemmen OUT1+- und OUT2+-)
- Ausgangstyp: Kurzschluss geschützter aktiver Ausgang
- Ausgangsspannung: 12 V (Anm. 1)
- Aktiver Schalterausgang: von 7 bis 11 V DC je nach Einspeisung (PoE: 10 V; Adapter: Spannung der Speisequelle minus 2 V, max. 11 V DC), max. 400 mA
Logische Eingänge
- Anzahl der Eingänge: 2 (Klemmen: IN1+- und IN2+-)
- Eingangstyp: Galvanisch getrennte Eingänge (Optokoppler)
- Charakteristik: Uin < 1,1 V (L), Uin > 3 V (H), max. Uin = 32 V
Relai-Ausgang
- Anzahl der Ausgänge: 1 (NC, NO, COM-Klemmen)
- Parameter Grenzwerte: (DC) Max. 30 V DC / 1 A
- Parameter Grenzwerte: (AC) Max. 125 V AC / 0,3 A
Mechanische Eigenschaften
- Betriebstemperatur: -40°C bis +55°C
- Lagertemperatur: -40°C bis +70°C
- Relative Betriebsfeuchtigkeit: 10%-95% (nicht kondensierend)
- Abmessungen: 142 x 98 x 34 mm
- Gewicht: max. 280 g
- Schutzklasse: IP20
- Befestigung: Wandmontage bzw. an einer DIN-Schiene
- Anmerkung: Wird das Gerät aus einer Gleichspannungsquelle versorgt und die Versorgungsspannung liegt unter 12 V , dann wird die angegebene Ausgangsspannung auf den Wert der Versorgungsspannung begrenzt.
