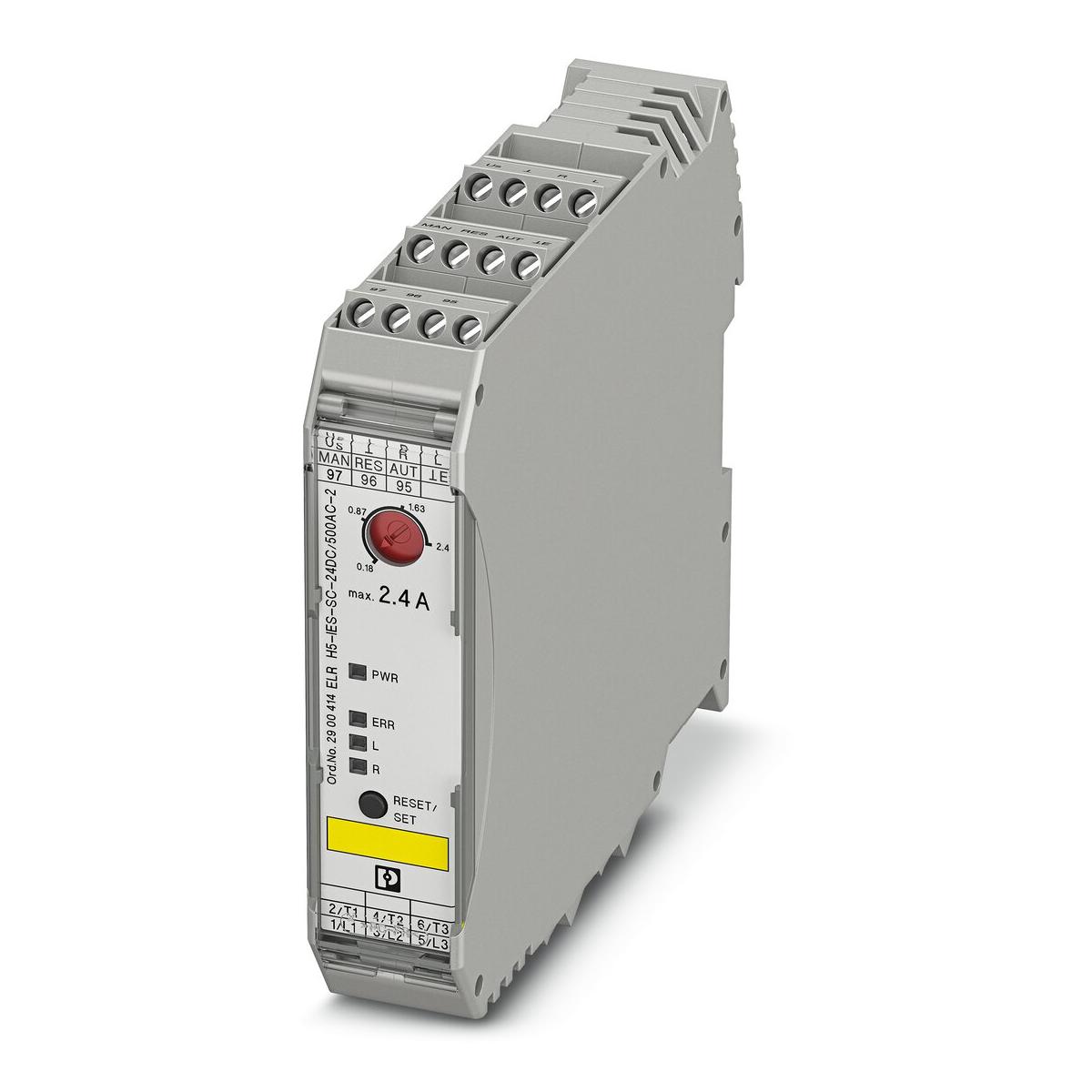

Phoenix Contact Hybridmotorstarter - ELR H5-IES-SC- 24DC/500AC-2 (2900414)

Phoenix Contact Hybridmotorstarter - ELR H5-IES-SC- 24DC/500AC-2

Hybridmotorstarter zum Reversieren von 3~ AC-Motoren bis 500 V AC und 2,4 A Ausgangsstrom, mit 24 V DC Steuerspannung, einstellbarer Überlastabschaltung, Not-Halt-Funktion bis SIL 3 / PL e und Schraubanschluss

Produktvorteile:

• 22,5 mm breit
• Sicherheitslevel gemäß IEC 61508-1: SIL 3, ISO 13849: PL e
• Verdrahtungsersparnis
• Lange Lebensdauer
• Platzersparnis
• 3-phasige Schleifenbrücken
• Einstellbarer Strom für Bimetallfunktion
• Verschleißarmes Schalten

Technische Daten:

• Produkttyp: Hybrid-Motorstarter
• Produktfamilie: CONTACTRON
• Betriebsart: 100 % ED
• Anzahl Phasen: 3

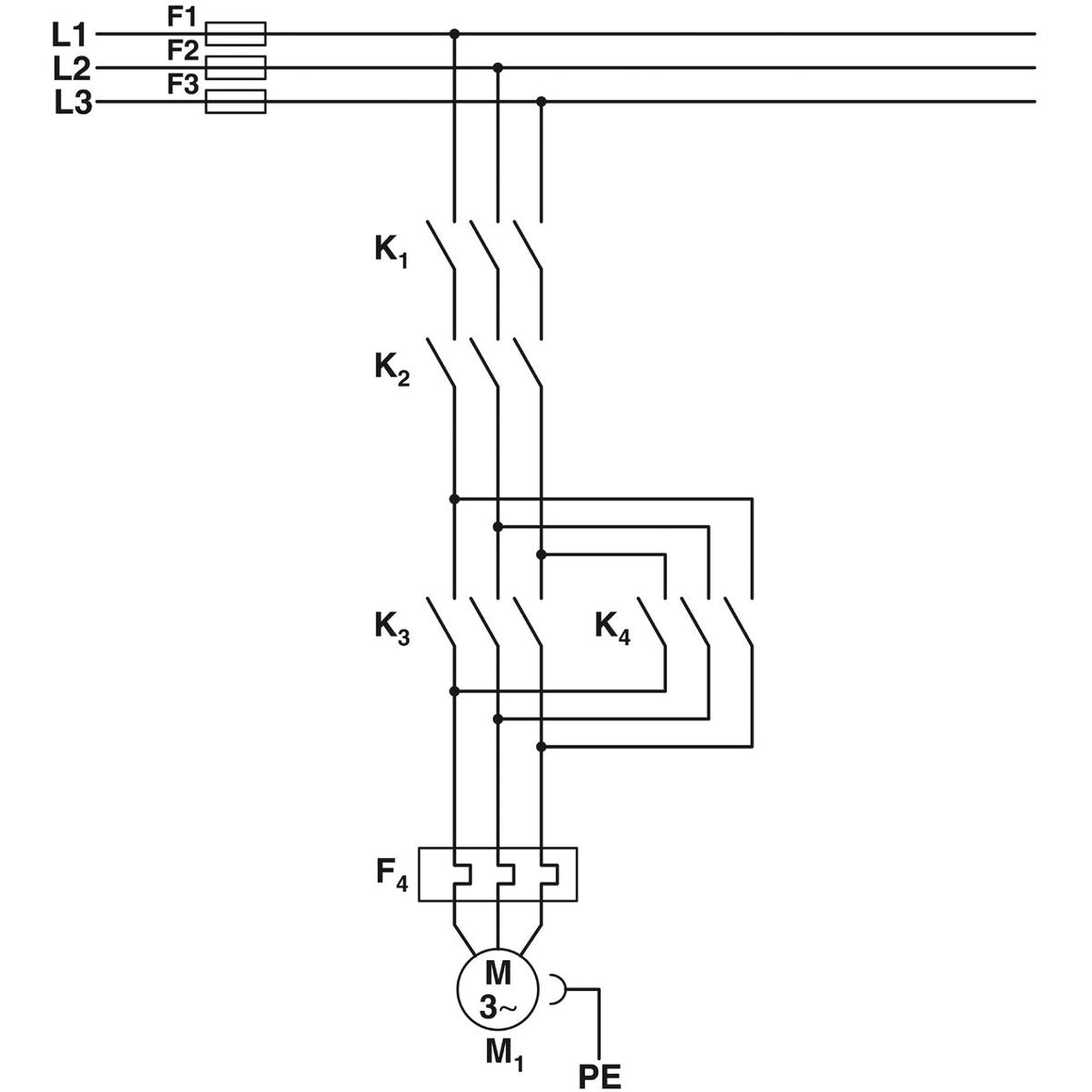

• Art des Motorstarters: Wendestarter
• Maximale Verlustleistung bei Nennbedingung: 2,2 W
• Schaltfrequenz: ? 2 Hz (lastabhängig)
• Verlustleistung maximal: 3,3 W
• Verlustleistung minimal: 1,1 W

Versorgung:

• Bemessungssteuerstromkreisspeisespannung US: 24 V DC
• Steuerspeisespannungsbereich: 19,2 V DC ... 30 V DC
• Bemessungssteuerspeisestrom IS: 40 mA
• Schutzbeschaltung: Überspannungsschutz ; Verpolschutz

Isolationseigenschaften:

• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannung: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 2

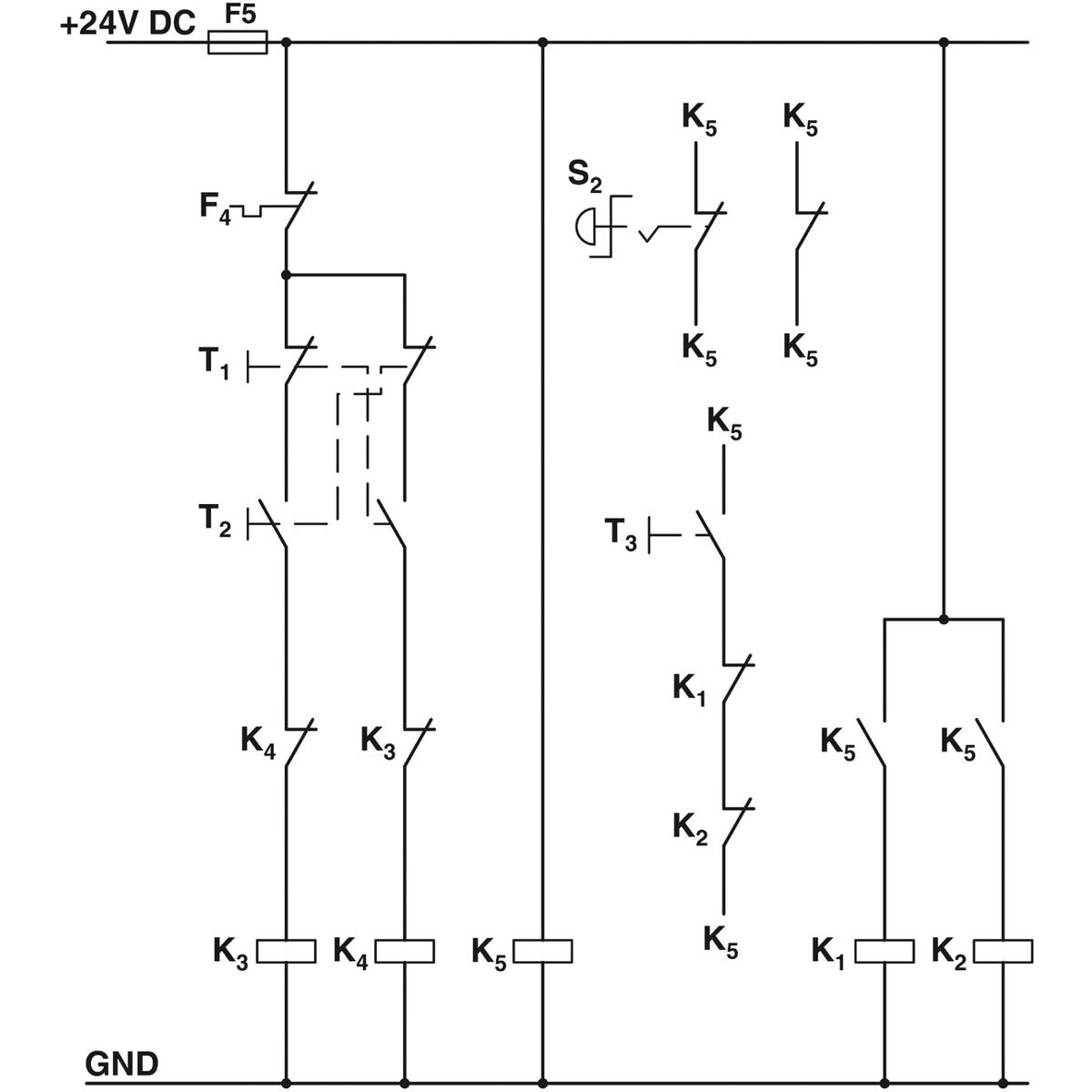

Steuern:

• Benennung Eingang: Steuereingang rechts / links
• Bemessungsbetätigungsspannung UC: 24 V DC
• Betätigungsspannungsbereich: 19,2 V DC ... 30 V DC
• Bemessungsbetätigungsstrom IC: 5 mA (Eingangstyp 1)
• Schaltschwelle: 9,6 V ("0"-Signal) ; 19,2 V ("1"-Signal)
• Schaltpegel: < 5 V DC (für NOT-HALT)
• Ausschaltzeit typisch: < 30 ms
• Schutzbeschaltung: Verpolschutz

AC-Ausgang:

• Bemessungsbetriebsspannung Ue: 500 V AC
• Betriebsspannungsbereich: 42 V AC ... 550 V AC
• Bemessungsbetriebsstrom Ie: 2,4 A (AC-51) ; 2,4 A (AC-53a)
• Netzfrequenz: 50/60 Hz
• Laststrombereich: 180 mA ... 2,4 A (siehe Derating)
• Auslösekennlinie nach IEC 60947-4-2: Class 10A
• Abkühlzeit: 20 min. (für Auto-Reset)
• Leckstrom: 0 mA
• Schutzbeschaltung: Überspannungsschutz

Rückmeldeausgang:

• Hinweis: Rückmeldung: Potenzialfreier Wechsler-Kontakt, Signalkontakt
• Kontaktausführung: 1 Wechsler
• Schaltvermögen nach IEC 60947-5-1: 3 A (230 V, AC15) ; 2 A (24 V, DC13)

Steuerkreis:

• Anschlussart: Schraubanschluss
• Abisolierlänge: 8 mm
• Schraubengewinde: M3
• Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
• Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
• Leiterquerschnitt AWG: 24 ... 14
• Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm

Lastkreis:

• Anschlussart: Schraubanschluss
• Abisolierlänge: 8 mm
• Schraubengewinde: M3
• Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
• Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
• Leiterquerschnitt AWG: 24 ... 14
• Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm

LED Signalisierung:

• Statusanzeige: LED gelb
• Betriebsspannungsanzeige: LED grün
• Fehleranzeige: LED rot

Maße:

• Breite: 22,5 mm
• Höhe: 107 mm
• Tiefe: 114 mm

Montage:

• Montageart: Tragschienenmontage

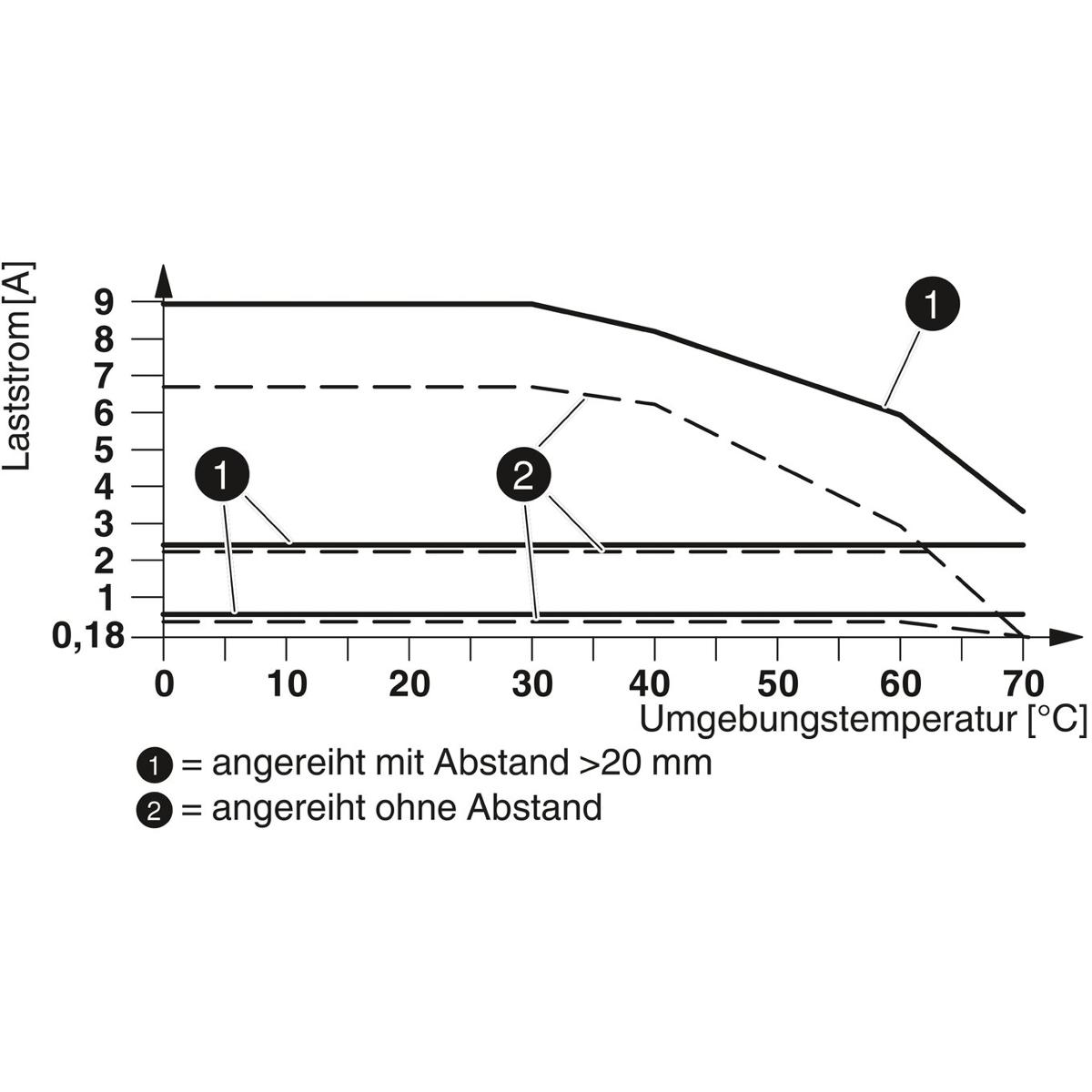

• Montagehinweis: anreihbar, Abstand siehe Derating
• Einbaulage: senkrecht (Tragschiene waagerecht, Motorabgang unten)
